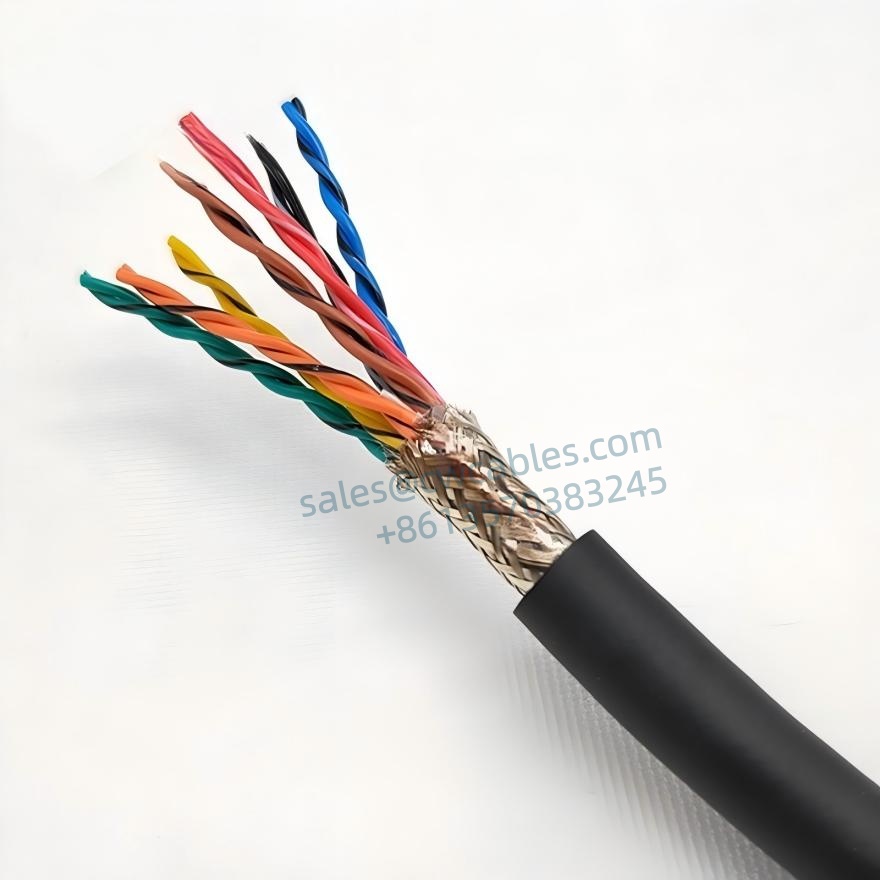

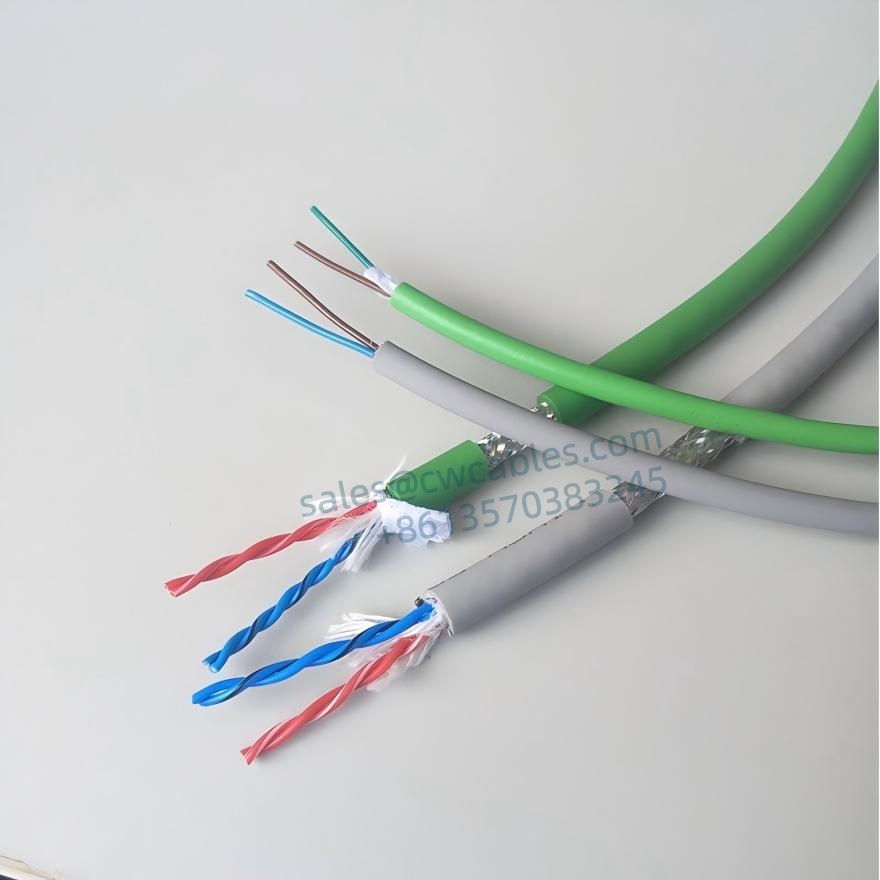

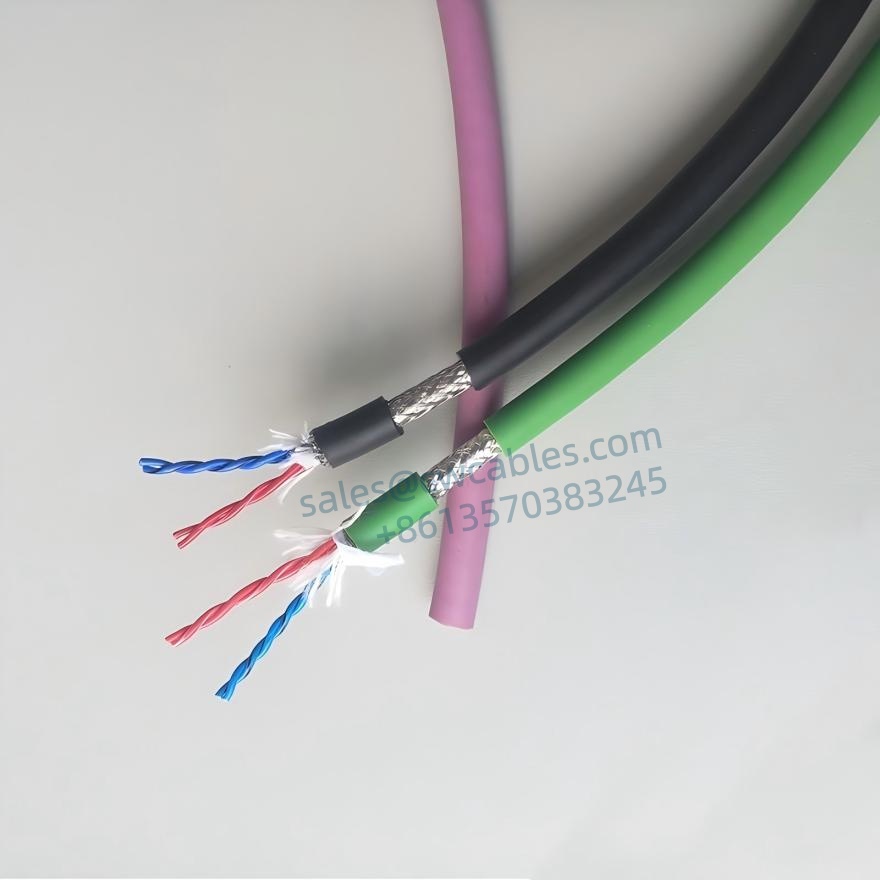

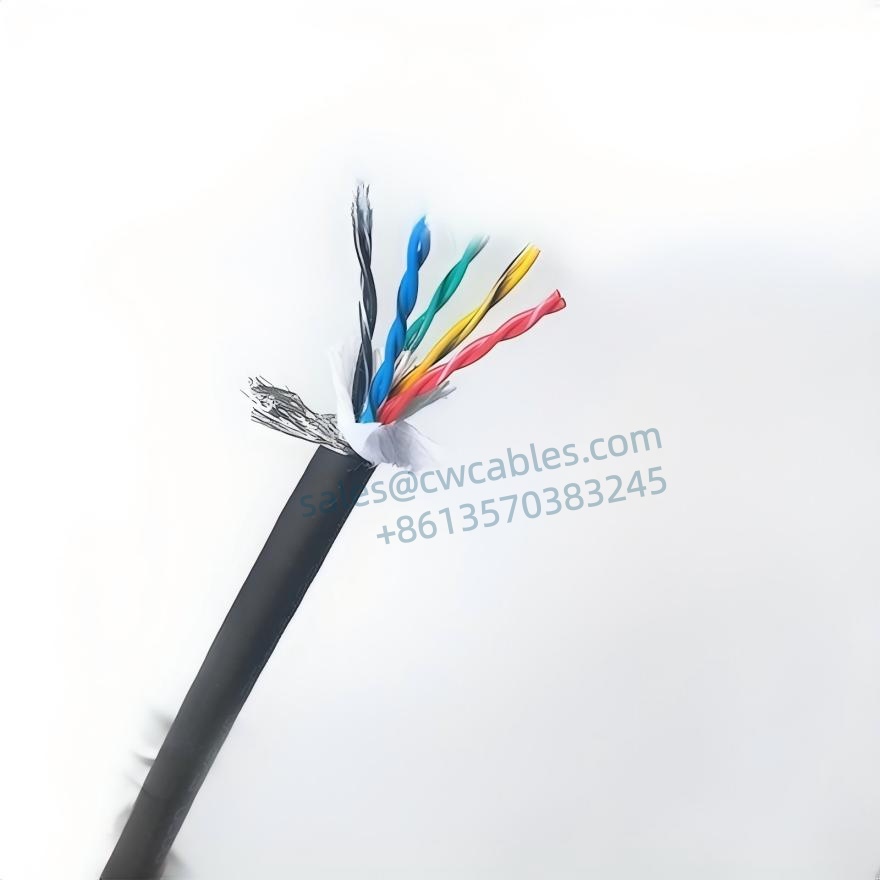

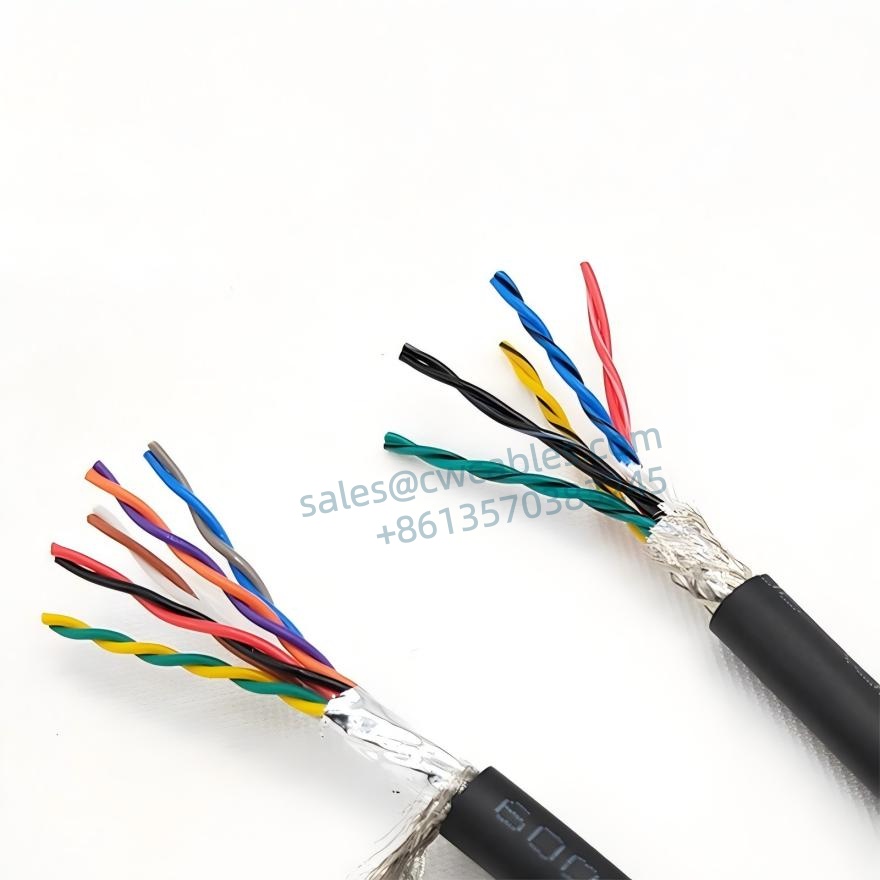

YY06 Кабель передачи сервосигнала витой пары
Низкоскоростная передача данных по витой паре. Кабель передачи сервосигнала с витой парой имеет длительный срок службы и экономичен. ПВХ
материал делает его износостойким и стабильным, подходит для использования в помещении. Гибкая передача данных Кабели из ПВХ могут передавать аналоговые
цифровые сигналы в устройствах с процессорами управления или используйте соединительный кабель между прибором и устройством управления
применяться к непрерывной передаче данных. Экранирующий слой представляет собой двухслойную луженую защиту.
медно-алюминиевая фольга для уменьшения окисления; степень покрытия низкоскоростного спортивного кабеля достигает 65%, что снижает помехи
во время использования. Доставка быстрая и экономичная. Цвет внешней крышки: черный, покупатели могут выбрать другие цвета.
В соответствии с их потребностями неинвентарные продукты должны быть адаптированы.
Технические параметры Сервокабель энкодера витая пара
|
Стандарт
|
Соответствует стандарту UL20276, конструкция с тонким диаметром проволоки
|
|||
|
Дирижер
|
используется высококачественный медный многожильный провод из луженой меди
|
|||
|
Изоляционный материал
|
Модифицированный ПВХ
|
|||
|
Основная структура
|
Одножильный с малым шагом
|
|||
|
Основное признание
|
Ниже 0,5 м㎡ отмечены цветными жилами; На высоте 0,5 м² выше желто-зеленый провод заземления + черный жильный провод с белыми цифрами.
|
|||
|
Внешняя оболочка
|
Модифицированный ответвитель из ПВХ
|
|||
|
Цвет
|
черный (другие цвета могут быть настроены)
|
|||
|
Радиус изгиба
|
Приход больше 7,5 x d, Неподвижная кладка более 6 х d,
|
|||
|
Номинальное напряжение
|
Уо/У 300/300 В
|
|||
|
Испытательное напряжение
|
1500 В
|
|||
|
Приложение:
|
Он особенно подходит для стационарной установки механического оборудования и станков или для периодического мобильного применения. Гибкий кабель использует специально модифицированные материалы изоляции и оболочки, обладает устойчивостью к истиранию и средней стойкостью, имеет более миллиона периодических изгибов и всегда сохраняет стабильность.
|
|||
Сервокабель энкодера витая пара Состав
1. Тонкая медная проволока из луженой меди (менее 0,5 м²) или голой меди (0,5 м² и выше) в соответствии с DIN VDE0295, категория 6 и IEC 60228, категория 6.
2. Специальная изоляция из ПВХ
3. Цветная идентификация жил провода (менее 0,5 м㎡)
4. Черный жильный провод со сплошным белым цифровым кодом (0,5 м² и выше)
5. Жила провода скручена слоями с оптимальным шагом.
6. Улучшенный экран в оплетке из луженой медной проволоки.
7. Минимальный уровень комплексного экранирования составляет 80 %.
8. Специальная внешняя оболочка из ПВХ.
9. Черный (RAL 9005) матовый
|
Нет.
|
Код продукта
|
Количество жил и площадь поперечного сечения
(НО.Xm㎡)
|
Приблизительный внешний диаметр (мм)
|
Цвет внешней оболочки
|
Сопротивление постоянного тока проводника 20 ℃
Ох/км
|
|
1
|
ГГ06.04.0014
|
2x2x0,14
|
5,5
|
Черный
|
150
|
|
2
|
ГГ06.06.0014
|
3x2x0,14
|
5,6
|
Черный
|
150
|
|
3
|
ГГ06.08.0014
|
4x2x0,14
|
6.2
|
Черный
|
150
|
|
4
|
ГГ06.10.0014
|
5x2x0,14
|
6,8
|
Черный
|
150
|
|
5
|
ГГ06.12.0014
|
6x2x0,14
|
7.0
|
Черный
|
150
|
|
6
|
ГГ06.14.0014
|
7x2x0,14
|
7,5
|
Черный
|
150
|
|
7
|
ГГ06.16.0014
|
8x2x0,14
|
7,8
|
Черный
|
150
|
|
8
|
ГГ06.20.0014
|
10x2x0,14
|
8,5
|
Черный
|
150
|
|
9
|
ГГ06.26.0014
|
13x2x0,14
|
9.3
|
Черный
|
150
|
|
10
|
06.04.0020 г.г.
|
2x2x0,2
|
5,6
|
Черный
|
95
|
|
11
|
06.06.0020 г.г.
|
3x2x0,2
|
6.0
|
Черный
|
95
|
|
12
|
06.08.0020 г.г.
|
4x2x0,2
|
6,8
|
Черный
|
95
|
|
13
|
06.10.0020 г.г.
|
5x2x0,2
|
7.2
|
Черный
|
95
|
|
14
|
06.12.0020 г.г.
|
6x2x0,2
|
7,6
|
Черный
|
95
|
|
15
|
14.06.0020 г.г.
|
7x2x0,2
|
8.0
|
Черный
|
95
|
|
16
|
16.06.0020 г.г.
|
8x2x0,2
|
8,5
|
Черный
|
95
|
|
17
|
20.06.0020 г.г.
|
10x2x0,2
|
9.2
|
Черный
|
95
|
|
18
|
ГГ06.04.0030
|
2x2x0,3
|
6.2
|
Черный
|
71,2
|
|
19
|
ГГ06.06.0030
|
3x2x0,3
|
6.6
|
Черный
|
71,2
|
|
20
|
ГГ06.08.0030
|
4x2x0,3
|
7.3
|
Черный
|
71,2
|
|
21
|
ГГ06.10.0030
|
5x2x0,3
|
7,8
|
Черный
|
71,2
|
|
Минимальный заказ 1 метр. Если вам нужно заказать внешнюю оболочку из полиуретана, минимальный заказ 400 метров.
|
|||||
