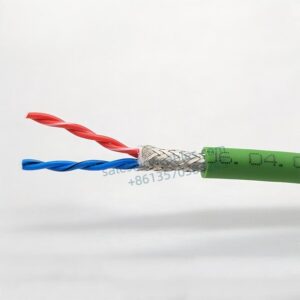

Серво -кабель сервопривода с экранированной парой (5 миллионов велосипедов)
Имеет оптимизированный угол оплетки для полной защиты (покрытие провода около 70%, оптическое покрытие около 90%), оптимизированный шаг и направление скрутки, а также внешнюю оболочку, отлитую под высоким давлением. Всегда сохраняет структурную стабильность.
Общие модели:
-
2x2x0,14 мм², 3x2x0,14 мм², 4x2x0,14 мм², 5x2x0,14 мм², 7x2x0,14 мм², 8x2x0,14 мм²
-
2x2x0,2 мм², 3x2x0,2 мм², 4x2x0,2 мм², 5x2x0,2 мм², 7x2x0,2 мм², 8x2x0,2 мм²
-
2x2x0,3 мм², 3x2x0,3 мм², 4x2x0,3 мм², 5x2x0,3 мм², 7x2x0,3 мм², 8x2x0,3 мм²
Экранированный кабель связи энкодера с витой парой и сервоприводом Технические данные
●Специальная оболочка из ПВХ с высокой гибкостью.
● Диапазон температур: Мобильная установка: от -5°C до +70°C Стационарная установка: от -15°C до +80°C
● Номинальное напряжение UO/U: 300/300V
● Тестовое напряжение: 1500 В.
●Сопротивление изоляции: минимум 20 МОм на километр.
●Минимальный радиус изгиба: Мобильная установка: 7,5 диаметров кабеля Стационарная установка: 6 диаметров кабеля
● Соответствует требованиям ЕС RoHS и Reach.

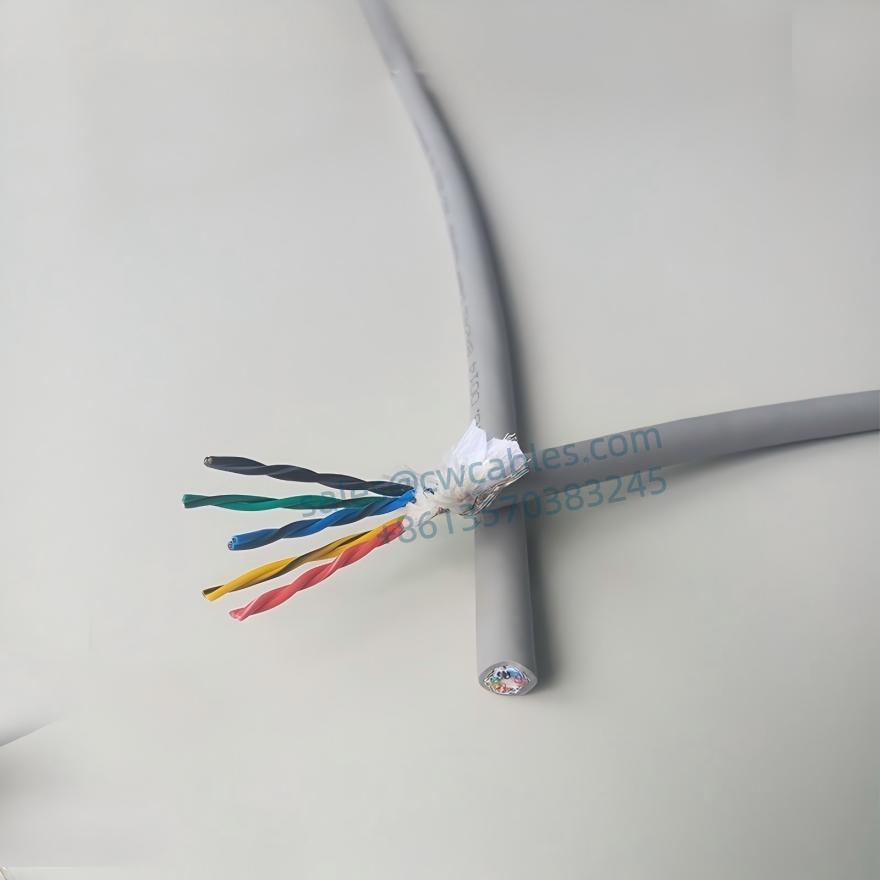

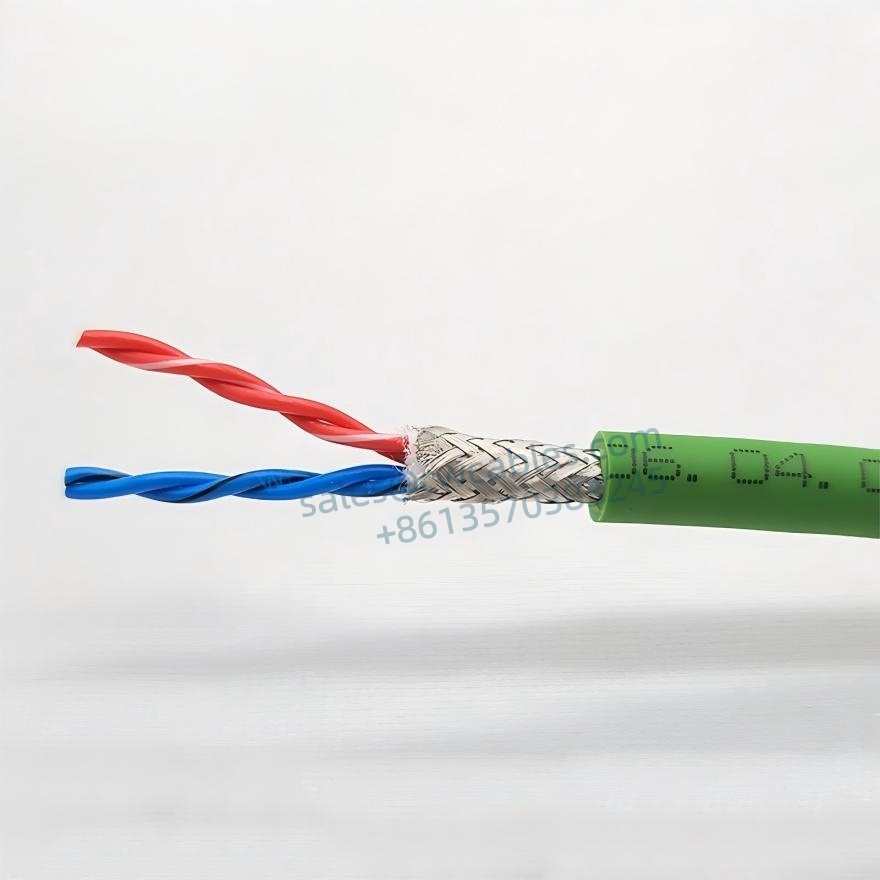

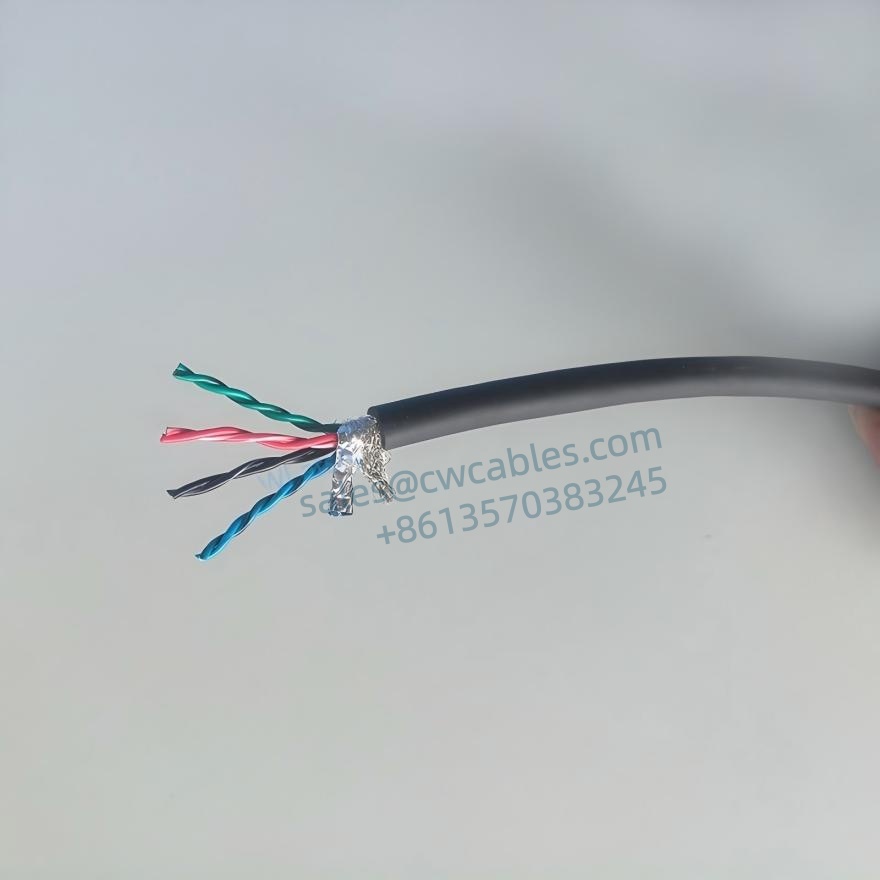

Структура кабеля связи сервопривода энкодера с витой парой:
● Жесткая медная (ниже 0,5 мм²) или голая медная (0,5 мм² и выше) Проводники тонкие медные проволоки, соответствующие DIN VDE 0295 класс 6 и IEC 60228 Класс 6 класс 6
●Специальная изоляция из ПВХ.
● Корры с цветовой кодировкой (ниже 0,5 мм²)
● Черные ядра с непрерывной белой числовой маркировкой (0,5 мм² и выше)
●Каждые 2 жилы скручены в пару через короткие промежутки времени.

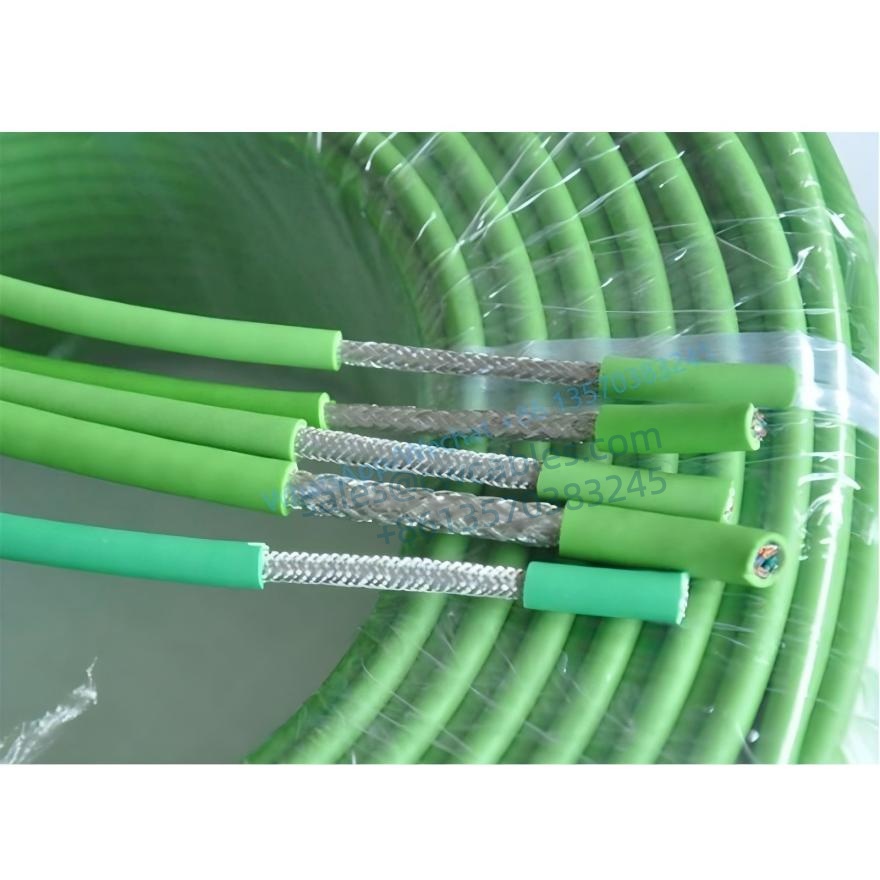

● Усовершенствованная жестяная медная проволочная плетеная экранирование
● Минимальный общий защитный покрытие 85%
●Специальная внешняя оболочка из ПВХ.
● Серый, зеленый, черный или цвет можно настроить в соответствии с требованиями клиента.
| Продукт | Элемент | Модель | Спецификация | ИЗ | Цвет | Отметка |
| Гибкий кабель сервоэнкодера (проверка надежности буксирной цепи 5 миллионов раз) | 1 | ГГ506.04.0014 | 2Px26AWG | 5.2 | Черный | |
| 2 | ГГ506.06.0014 | 3Px26AWG | 5,6 | Черный | ||
| 3 | ГГ506.14.0014 | 7Px26AWG | 7,6 | Черный/зеленый | ||
| 4 | ГГ506.04.0020 | 2П*24АВГ | 5,8 | Черный/зеленый | ||
| 5 | ГГ506.06.0020 | 3П*24АВГ | 6 | Черный/зеленый | ||
| 6 | ГГ506.08.0020 | 4П*24АВГ | 6,8 | Черный/зеленый | ||
| 7 | MC-YY506.04.0014 | 2Px26AWG | 5,9 | Черный | Кабель с кодировкой головы геккона, печать/маркировка UL. Цвета проводников: черный и коричневый, красный и оранжевый, синий и фиолетовый. |
|
| 8 | MC-YY506.06.0014 | 3Px26AWG | 5,9 | Черный | ||
| Вышеуказанное представляет собой стандартизированную модель массового производства. Любые изменения спецификации не могут относиться к этой системе цен. | ||||||
