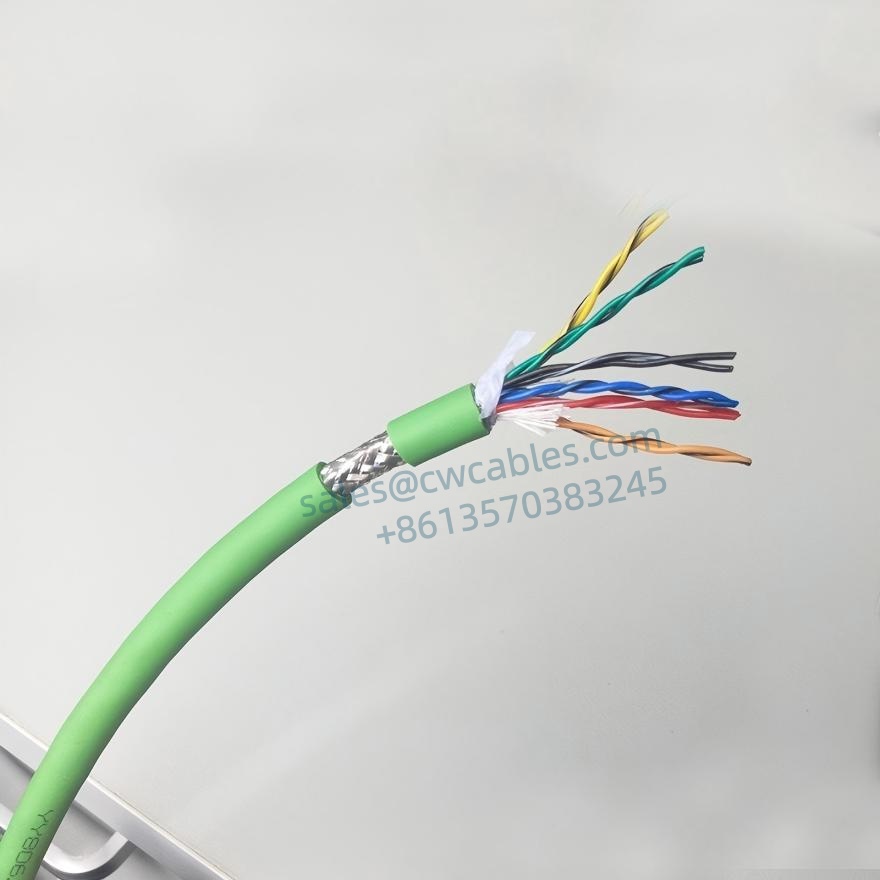

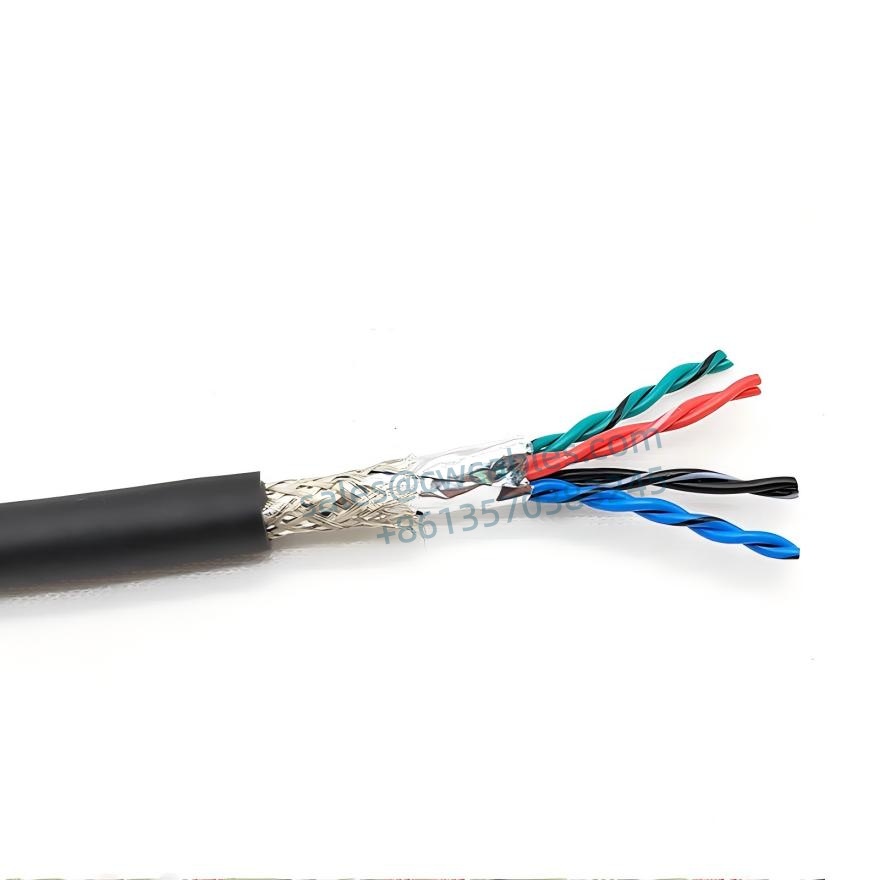

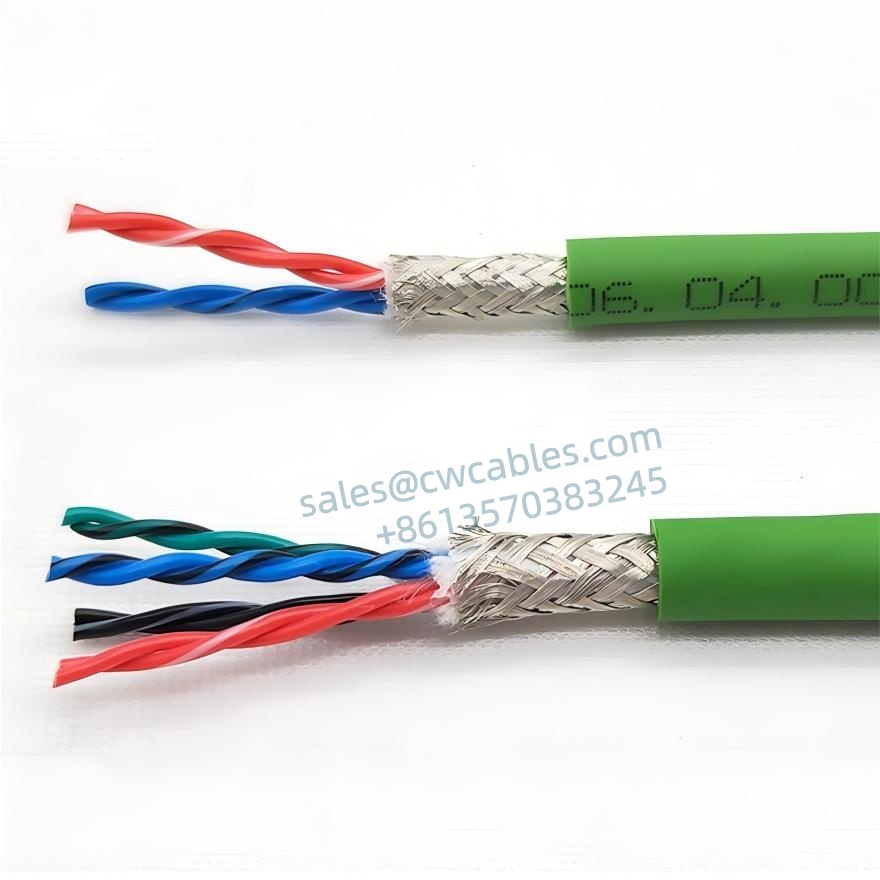

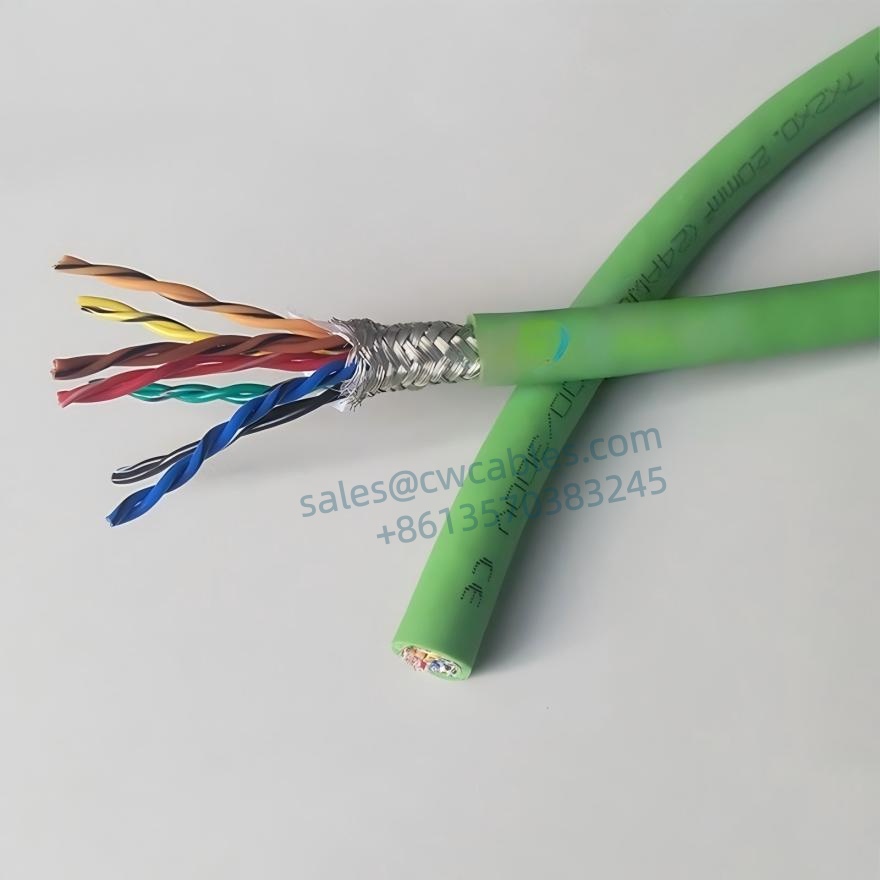

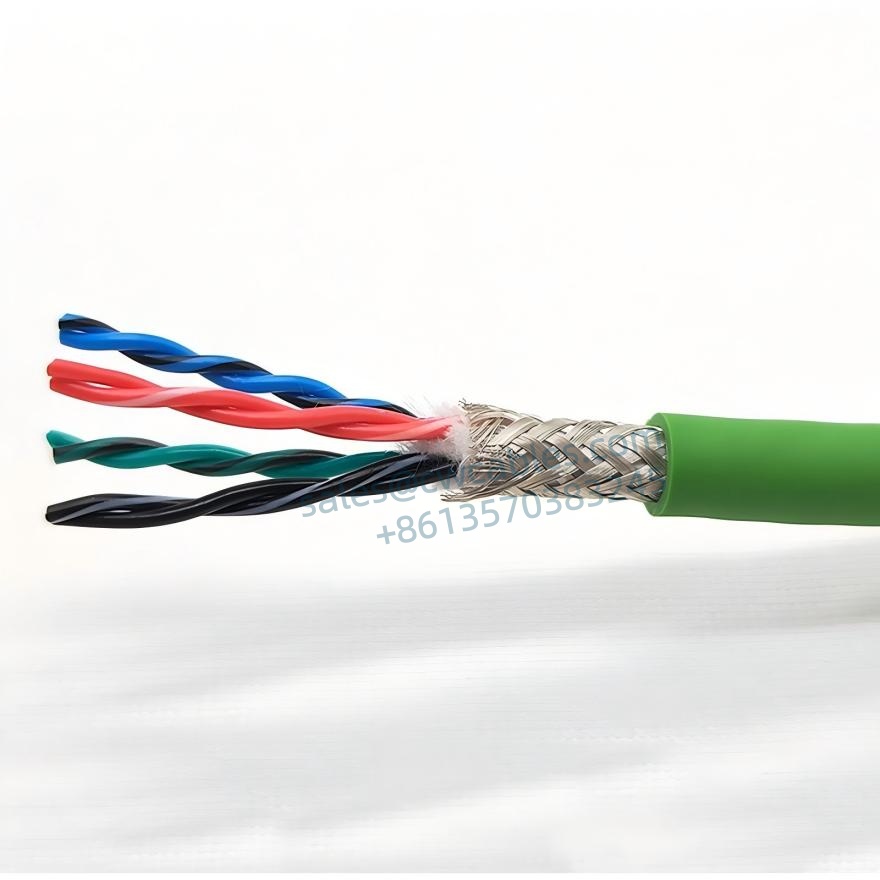

Применение кабеля витой пары сверхвысокой гибкости Pur волочения цепи
● Он имеет обернутую структуру, а проводник изготовлен из сверхтонкой медной проволоки диаметром 0,08 мм, скрученной вместе.
● Он имеет экранирующую оплетку из луженой медной проволоки для минимизации помех сигнала.
● Внутренние жилы спарены и скручены, каждая пара имеет разный шаг скрутки, что облегчает передачу сигнала и позволяет избежать перекрестных помех.
● Он подходит для чрезвычайно суровых промышленных условий и мест с агрессивной охлаждающей жидкостью и смазочным маслом, демонстрируя превосходную маслостойкость и стойкость к истиранию.
● Обладает хорошей устойчивостью к микроорганизмам, гидролизу, химической коррозии, УФ-излучению и низким температурам.
● Его можно использовать внутри и снаружи помещений в сухих или влажных условиях, особенно подходит для промышленных помещений.
● При нормальных условиях использования срок службы обычно превышает 15 миллионов циклов, что подходит для использования в высокоскоростных буксирных цепях.
В основном используется для передачи данных в промышленной автоматизации, электромеханическом оборудовании, станках, логистическом оборудовании и сервосистемах, работающих в суровых условиях.
Сверхвысокогибкий кабель витая пара с буксирной цепью Pur Технические данные
●Специальная полиуретановая оболочка, очень гибкая.
●Диапазон температур: Мобильная установка: от -20°C до +80°C Стационарная установка: от -40°C до +90°C
●Максимальная скорость подъема/скольжения: 5 м/с, 3 м/с.
●Максимальное ускорение: 50 м/с.
● Испытательное напряжение: 2000 В. Сопротивление изоляции: минимум 20 МОм×км.
● Минимальный радиус изгиба: Мобильная установка: 6 диаметров кабеля Стационарная установка: 4 диаметра кабеля
●Маслостойкость: полностью маслостойкая.
● Соответствует требованиям ЕС RoHS и Reach.
● Огнестойкий, соответствует IEC 60332-1-2, CEI 20-35, FT1, VW-1.

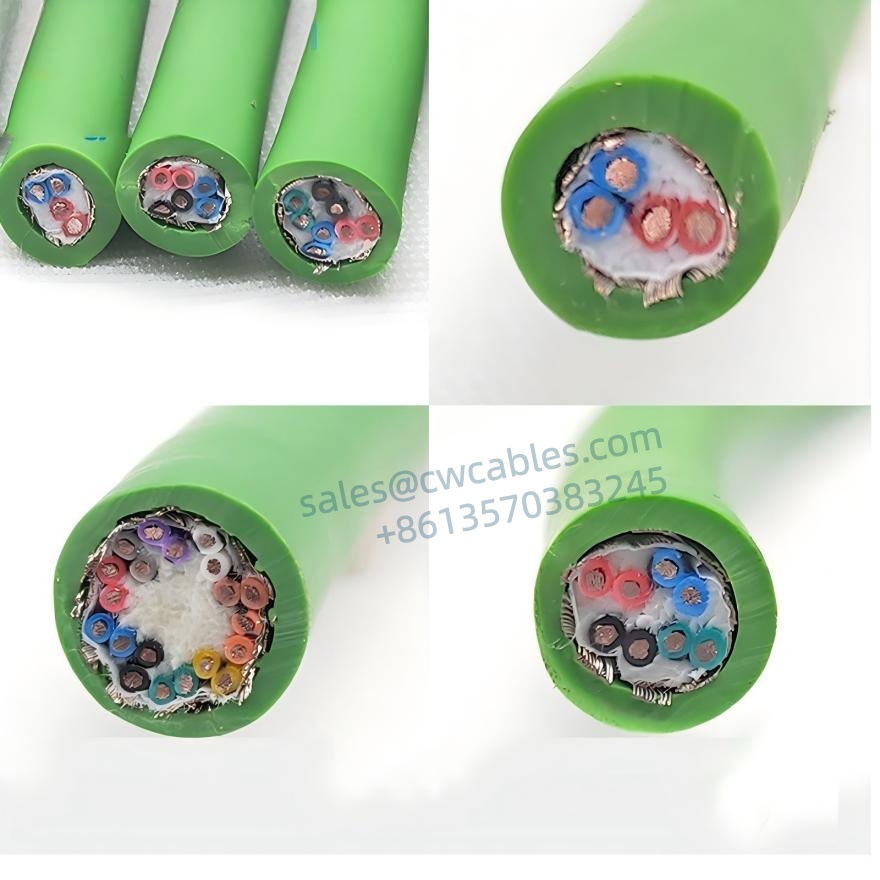

Сверхвысокая гибкая структура кабеля витой пары цепи сопротивления Pur
● Проводники из луженой меди сечением 0,08 мм² (менее 0,5 мм²) или голой меди (0,5 мм² и выше).
●Сверхтонкая медная проволока, соответствующая DIN VDE 0295, класс 6 и IEC 60228, класс 6.
● Специальная изоляция из ПВХ.
● Жилы с цветовой маркировкой (менее 0,5 мм²).
● Жилы с черной цветовой маркировкой и сплошной белой цифровой маркировкой (0,5 мм² и выше).
● Концентрические многожильные жилы с оптимальным шагом
● Улучшенный экран в оплетке из луженой медной проволоки.
● Минимальный охват 90 %.
● Износостойкий, устойчивый к низким температурам и маслостойкий полиуретановый композитный материал с низким коэффициентом трения.
● Серый, черный, зеленый или цветной цвет могут быть настроены в соответствии с требованиями заказчика.
| YP1006 СВЕРХГИБКИЙ КАБЕЛЬ ПЕРЕДАЧИ ПЕРЕДАЧИ ЦЕПИ ПУР (10-миллионные испытания на надежность буксирной цепи) | ||||
| Нет. | Код продукта | Количество жил и площадь поперечного сечения | Приблизительный внешний диаметр (мм) | Цвет внешней оболочки |
| (НО.Xm㎡) | ||||
| 1 | ЯП1006.04.0014 | 2x2x0,14 | 6.0 | Черный |
| 2 | ЯП1006.06.0014 | 3x2x0,14 | 6.3 | Черный |
| 3 | MC-YP3006.04.0014 | 2x2x0,14 | 5,9 | Черный |
| 4 | MC-YP3006.06.0014 | 3x2x0,14 | 5,9 | Черный |
| 5 | ЯП1006.04.0020 | 2x2x0,2 | 6.0 | Зеленый, Черный |
| 6 | ЯП1006.06.0020 | 3x2x0,2 | 6.3 | Зеленый, Черный |
| 7 | YP1006.08.0020 | 4x2x0,2 | 7.0 | Зеленый, Черный |
| 8 | ЯП1006.10.0020 | 5x2x0,2 | 7.4 | Зеленый, Черный |
| 9 | YP1006.12.0020 | 6x2x0,2 | 8.2 | Зеленый, Черный |
| 10 | YP1006.14.0020 | 7x2x0,2 | 8,6 | Зеленый, Черный |
| 11 | YP1006.16.0020 | 8x2x0,2 | 9,0 | Зеленый, Черный |
| 12 | YP1006.20.0020 | 10x2x0,2 | 10,0 | Зеленый, Черный |
| 13 | ЯП1006.04.0030 | 2x2x0,3 | 6.2 | Зеленый, Черный |
| 14 | ЯП1006.06.0030 | 3x2x0,3 | 6.6 | Зеленый, Черный |
| 15 | ЯП1006.08.0030 | 4x2x0,3 | 7.3 | Зеленый, Черный |
Гибкие стандарты испытаний кабелей буксировочных цепей
(10-миллионные испытания на надежность буксирной цепи)
