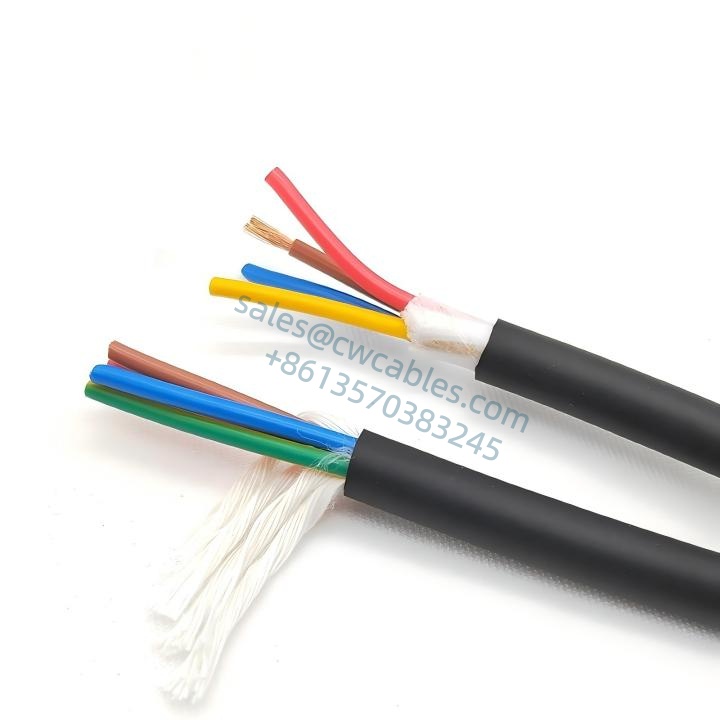

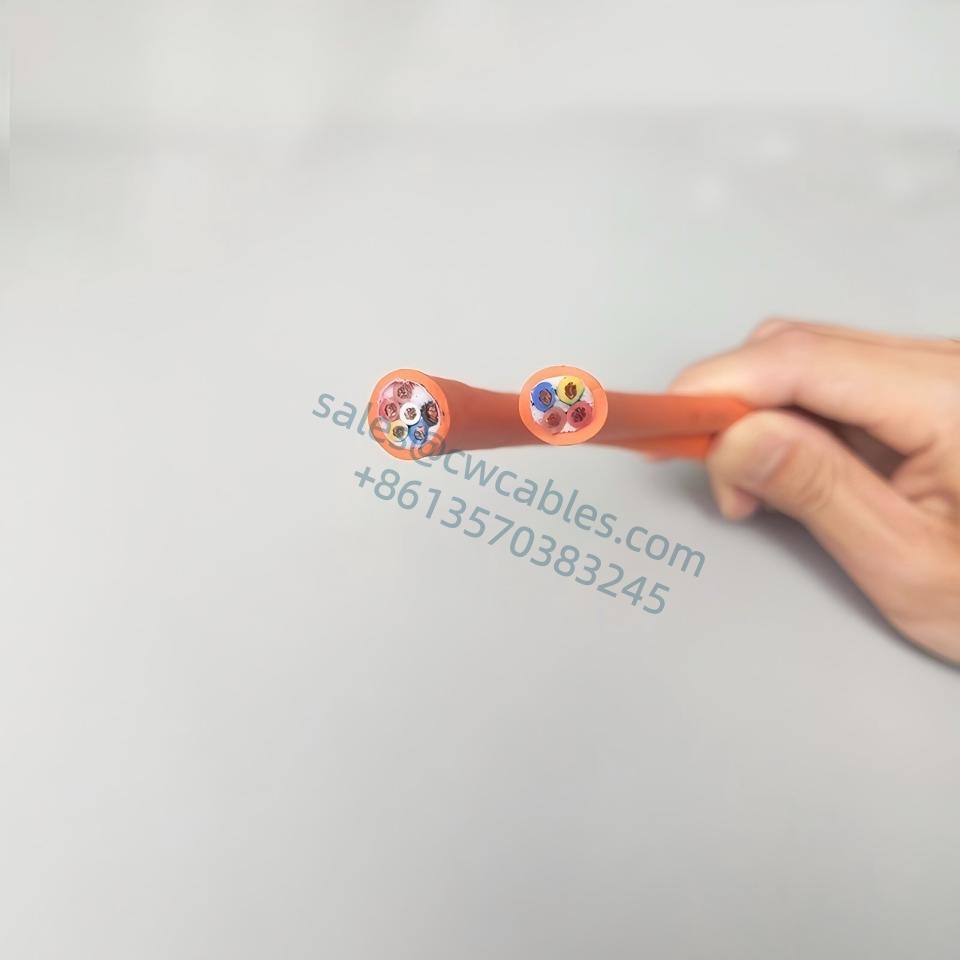

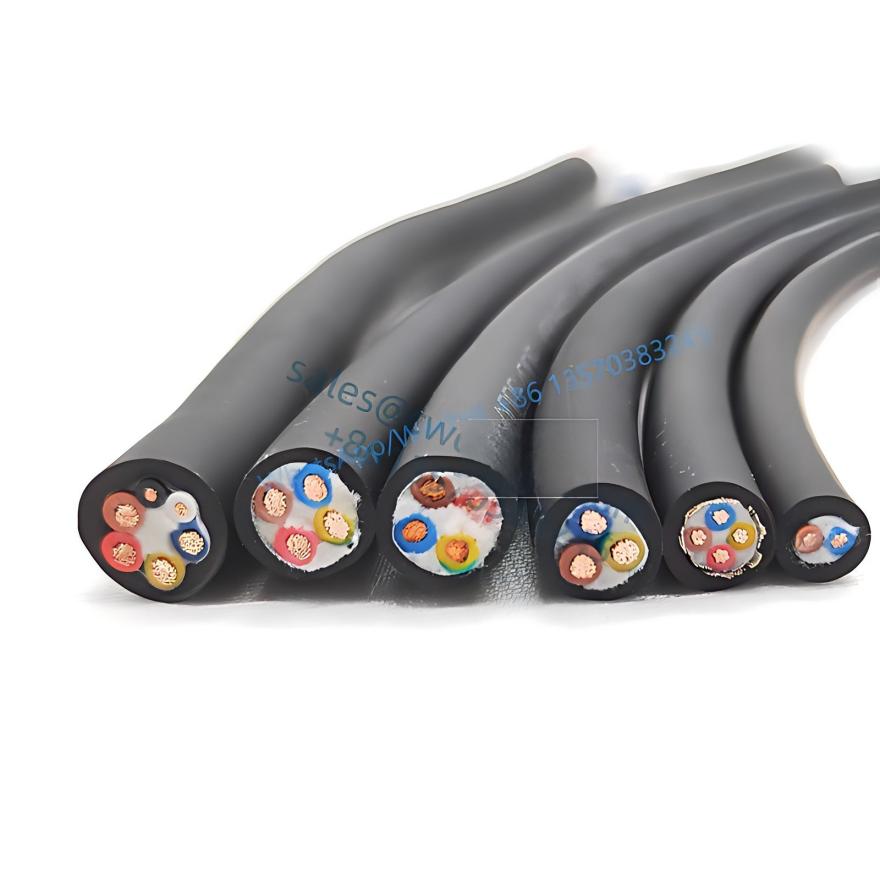

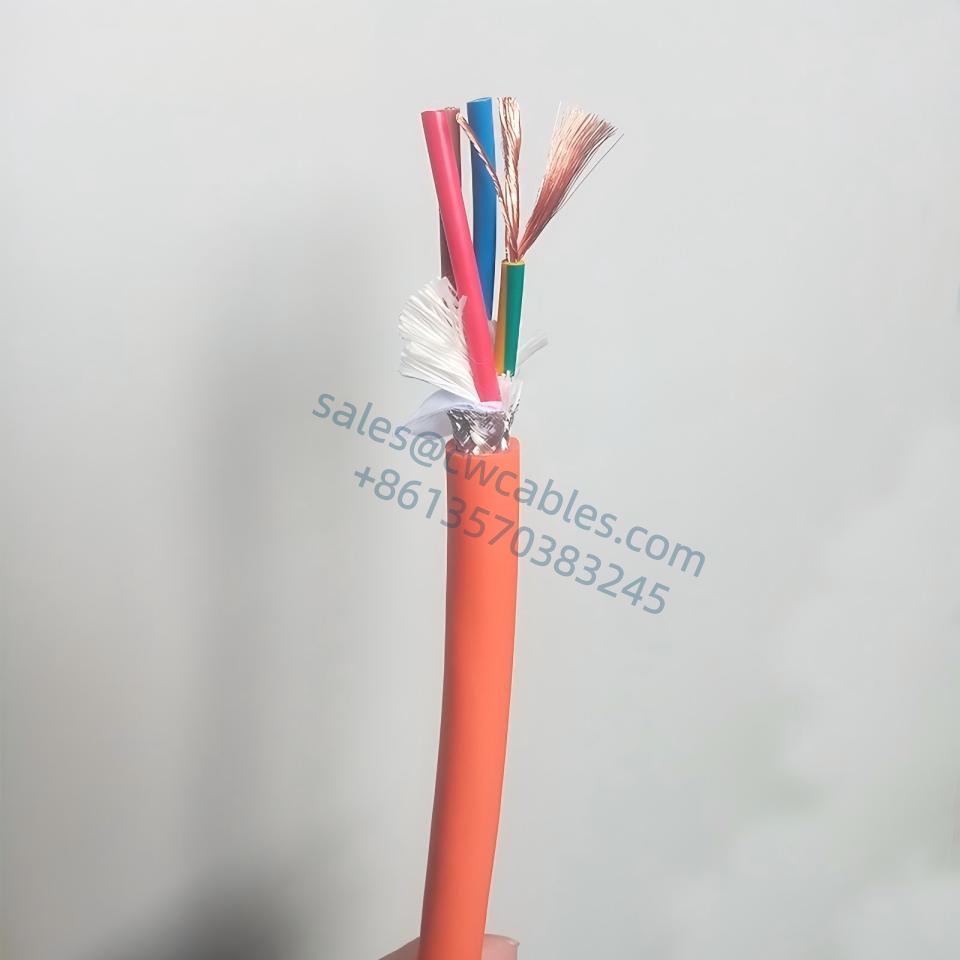

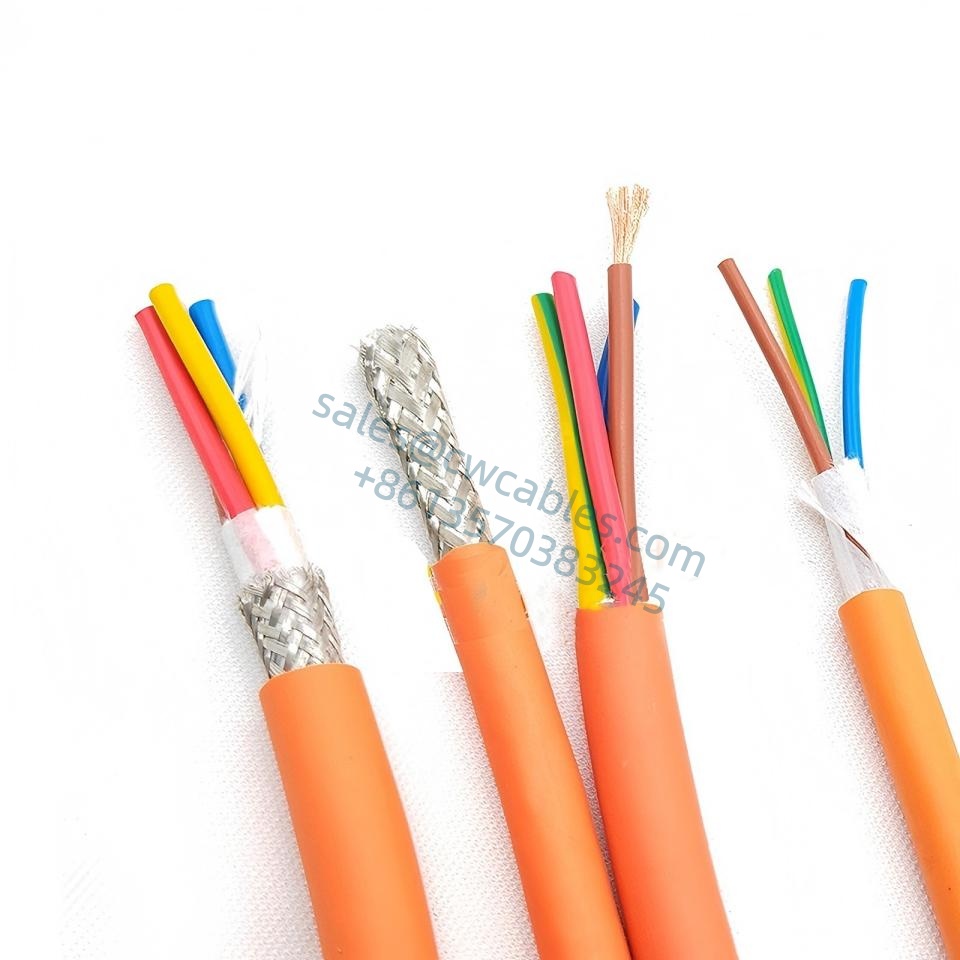

PUR Polyurethane Drag Chain Power Cable
●Подходит для чрезвычайно суровых промышленных условий с агрессивными охлаждающими и смазочными жидкостями, обладает превосходной маслостойкостью и стойкостью к истиранию.
●Полиуретановый силовой кабель для буксируемых цепей обладает хорошей устойчивостью к микроорганизмам, гидролизу, химической коррозии, ультрафиолетовому излучению и низким температурам.
●Может использоваться внутри и снаружи помещений в сухих или влажных условиях, особенно подходит для промышленных условий.
● При нормальных условиях эксплуатации срок службы обычно превышает 5 000 000 циклов, что подходит для использования в волочильных цепях со средней и высокой скоростью.
● В основном используется для передачи энергии в жесткой промышленной автоматизации, электромеханическом оборудовании, станках и сервосистемах.
| YP507 ВЫСОКОГИБКИЙ КАБЕЛЬ ПУР ДВИГАЮЩЕЙ ЦЕПИ (СТАНДАРТНЫЙ ЦВЕТ С ЖИЛОЙ) (5 миллионов раз испытания на надежность буксировочной цепи) | ||||
| Нет. | Код продукта | Количество жил и площадь поперечного сечения | Приблизительный внешний диаметр (мм) | Цвет внешней оболочки |
| (НО.Xm㎡) | ||||
| 1 | YP507.02.0050 | 2×0,5 | 5,8 | Черный/Оранжевый |
| 2 | ЯП507.02.0051 | 3G0.5 | 6.2 | Черный |
| 3 | ЯП507.02.0052 | 4G0.5 | 6,8 | Черный/Оранжевый |
| 4 | ЯП507.02.0053 | 2×0,75 | 6.2 | Черный |
| 5 | ЯП507.03.0075 | 3G0.75 | 6.6 | Черный |
| 6 | ЯП507.03.0076 | 4G0.75 | 7.2 | Черный/Оранжевый |
| 7 | ЯП507.03.0077 | 4Г0,75+2×0,3 | 8.0 | Черный/Оранжевый |
| 8 | ЯП507.03.0078 | 2×1,0 | 6.6 | Черный |
| 9 | ЯП507.03.0079 | 3G1.0 | 7.0 | Черный |
| 10 | ЯП507.03.0080 | 4G1.0 | 7,8 | Черный/Оранжевый |
| 11 | ЯП507.03.0081 | 2×1,5 | 7,8 | Черный |
| 12 | ЯП507.03.0082 | 3G1.5 | 8.2 | Черный |
| 13 | ЯП507.03.0083 | 4G1.5 | 8,8 | Черный/Оранжевый |
| 14 | ЯП507.03.0084 | 3×1,5+1G1,0 | 8,8 | Черный |
| 15 | ЯП507.03.0085 | 4Г1,5+2×0,5 | 10,5 | Черный/Оранжевый |
| 16 | ЯП507.03.0086 | 2×2,5 | 9.2 | Черный |
| 17 | ЯП507.03.0087 | 3G2.5 | 9,8 | Черный |
| 18 | ЯП507.03.0088 | 4G2.5 | 11,0 | Черный/Оранжевый |
| 19 | ЯП507.03.0089 | 3×2,5+1G1,5 | 11,0 | Черный/Оранжевый |
| 20 | ЯП507.02.0400 | 2×4,0 | 11.2 | Черный |
| 21 | ЯП507.03.0400 | 3G4.0 | 11,8 | Черный |
| 22 | ЯП507.04.0400 | 4G4.0 | 13,0 | Черный/Оранжевый |
| 23 | ЯП507.04.0600 | 4G6.0 | 14,5 | Черный/Оранжевый |
| 24 | YP507.04.1000 | 4G10.0 | 19,5 | Черный/Оранжевый |
| 25 | YP507.04.1600 | 4G16.0 | 23,0 | Черный/Оранжевый |
PUR Polyurethane Drag Chain Power CableTechnical data
●Специальная полиуретановая оболочка, очень гибкая.
●Диапазон температур: Мобильная установка: от -20°C до +80°C Стационарная установка: от -40°C до +90°C
●Максимальная скорость подъема/скольжения: 5 м/с, 3 м/с.
●Максимальное ускорение: 50 м/с.
●Номинальное напряжение Uo/U: 300/500 В.
●Испытательное напряжение: 4000 В.
●Сопротивление изоляции: минимум 20 МОм на километр.
●Минимальный радиус изгиба: Мобильная установка: 6,8 диаметра кабеля Стационарная установка: 6 диаметров кабеля
● Соответствует требованиям ЕС RoHS и Reach.
PUR Polyurethane Drag Chain Power Cable Structure
●Неизолированная медная жила, тонкая медная проволока. Соответствует DIN VDE 0295, класс 6 и IEC 60228, класс 6.
●Специальная изоляция из ПВХ.
●Цветовая маркировка жил. Оптимальный шаг скрученного слоя жил.
●В комплект входит желто-зеленый заземляющий провод (для 3 жил и выше).
●Композитный полиуретановый материал с низким коэффициентом трения, износостойкий, низкотемпературный и маслостойкий.
●Серый, оранжевый, черный или цветной цвет можно настроить в соответствии с требованиями заказчика.
| Высокая гибкость 5 миллионов раз соответствует стандартам испытаний кабелей цепных цепей | ||
| Испытание на изгиб тяговой цепи Метод испытания: Возьмите 2-метровый готовый кабель с радиусом изгиба, в 6 раз превышающим внешний диаметр кабеля, ходом перемещения 900 мм и возвратно-поступательным движением со скоростью 90 раз в минуту. |
Испытание намотки двух колес Метод испытания: Возьмите 5-метровый готовый трос в соответствии с указанным диаметром шкива и массой гирь. Шкив движется со скоростью 0,33 м/с, а расстояние перемещения составляет более 1,0 метра в условиях возвратно-поступательного движения. |
Испытание на изгиб на 90 градусов Метод испытания: Возьмите 2-метровый готовый кабель с радиусом изгиба, в 2,5 раза превышающим внешний диаметр кабеля, в соответствии со стандартным указанным весом гирь, изгибаясь со скоростью 40 раз в минуту. |
| Критерии оценки: 1. Число возвратно-поступательных движений превышает 5 000 000 раз без разрыва цепи или короткого замыкания. 2. Ножны не повреждены. | Критерии оценки: 1. Число возвратно-поступательных движений превышает 200 000 раз без разрыва цепи или короткого замыкания. 2. Ножны не повреждены. | Критерии оценки: 1. Число возвратно-поступательных движений превышает 100 000 раз без разрыва цепи или короткого замыкания. 2. Ножны не повреждены. |
