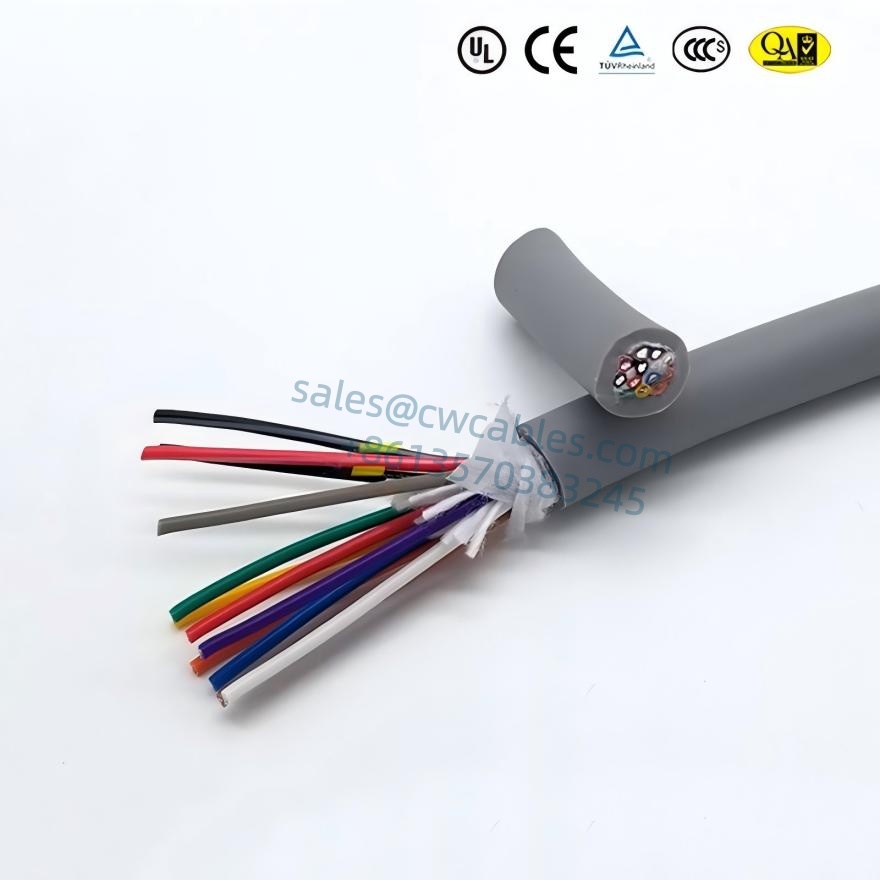

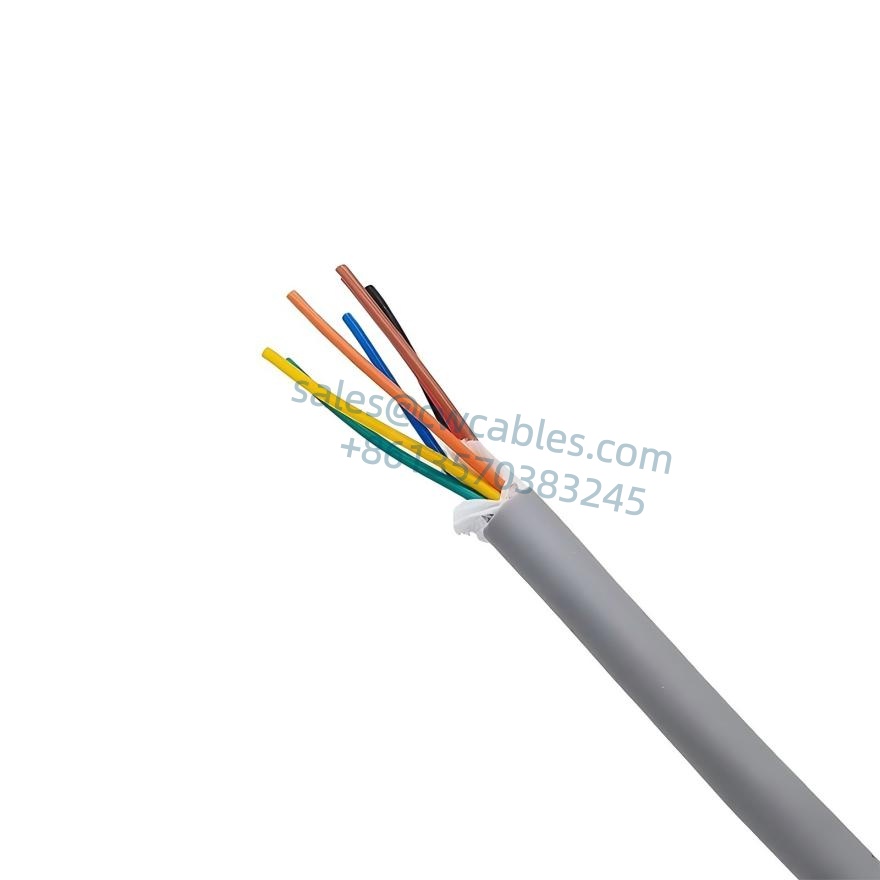

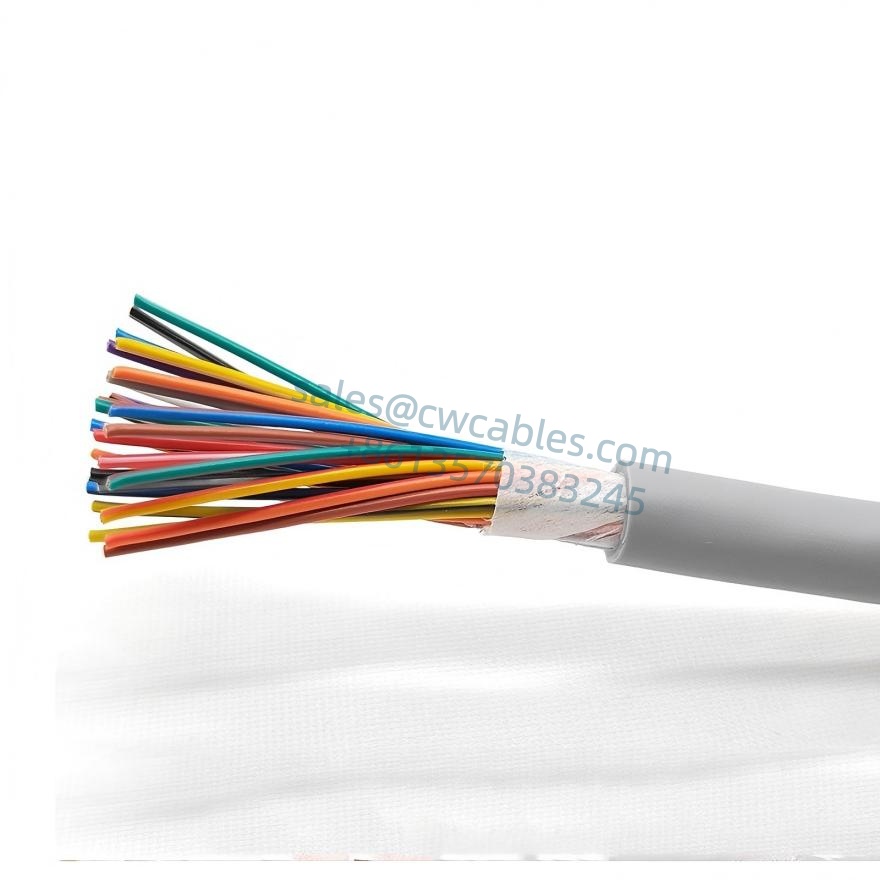

●Drag Chain Control Cable adopts a wrapped structure and utilizes optimized ultra-fine conductors (0.08mm) that provide a soft touch and exceptional flexibility.
● The cable adopts a wrapped structure, and has a soft touch.
● Under proper installation and usage conditions, it can have a service life of over 10 million cycles, suitable for use in high-speed motion drag chains.
● It is particularly suitable for high-speed bending motion cable drag chains in equipment such as robotic arms, labeling machines, glue dispensers, engraving machines, etc.
| YY1001 СВЕРХВЫСОКИЙ ГИБКИЙ КАБЕЛЬ УПРАВЛЕНИЯ ЦЕПЬЮ ЦВЕТ СЕРДЕЧНИКА (10-миллионные испытания на надежность буксировочной цепи)) | ||||
| Нет. | Код продукта | Количество жил и площадь поперечного сечения | Приблизительный внешний диаметр (мм) | Цвет внешней оболочки |
| (НО.Xm㎡) | ||||
| 1 | ГГ1001.02.0020 | 2×0,2 | 4.4 | Серый, Черный |
| 2 | ГГ1001.03.0020 | 3×0,2 | 4.6 | Серый, Черный |
| 3 | ГГ1001.04.0020 | 4×0,2 | 5.0 | Серый, Черный |
| 4 | ГГ1001.05.0020 | 5×0,2 | 5.2 | Серый, Черный |
| 5 | ГГ1001.06.0020 | 6×0,2 | 5,6 | Серый, Черный |
| 6 | ГГ1001.08.0020 | 8×0,2 | 6.4 | Серый, Черный |
| 7 | ГГ1001.10.0020 | 10×0,2 | 7.2 | Серый, Черный |
| 8 | ГГ1001.12.0020 | 12×0,2 | 7.0 | Серый, Черный |
| 9 | ГГ1001.16.0020 | 16×0,2 | 7,5 | Серый, Черный |
| 10 | ГГ1001.20.0020 | 20×0,2 | 8.2 | Серый, Черный |
| 11 | ГГ1001.02.0030 | 2×0,3 | 4.6 | Серый, черный, оранжевый |
| 12 | ГГ1001.03.0030 | 3×0,3 | 4,8 | Серый, Черный |
| 13 | ГГ1001.04.0030 | 4×0,3 | 5.2 | Серый, Черный |
| 14 | ГГ1001.05.0030 | 5×0,3 | 5,6 | Серый, Черный |
| 15 | ГГ1001.06.0030 | 6×0,3 | 6.0 | Серый, Черный |
| 16 | ГГ1001.08.0030 | 8×0,3 | 6,8 | Серый, Черный |
| 17 | ГГ1001.10.0030 | 10×0,3 | 7,6 | Серый, Черный |
| 18 | ГГ1001.12.0030 | 12×0,3 | 7.4 | Серый, Черный |
| 19 | YY1001.14.0030 | 14×0,3 | 7,6 | Серый |
| 20 | ГГ1001.16.0030 | 16×0,3 | 8.0 | Серый, Черный |
| 21 | ГГ1001.20.0030 | 20×0,3 | 8,6 | Серый, Черный |
| 22 | YY1001.24.0030 | 24×0,3 | 9,8 | Серый |
For high-speed drag chain cables with more than 20 cores, it is recommended to split them into two separate cables.
For more specifications or special customized products, please contact our product consultant
Technical Parameter Of Ultra High Flexible Drag Chain Control Cable
● Специальная оболочка из ПВХ, обладающая сверхвысокой гибкостью.
● Диапазон температур Мобильная установка: от -5°C до +70°C Стационарная установка: от -15°C до +80°C
● Номинальное напряжение Uo/U: 300/300 В.
● Испытательное напряжение: 1500 В.
● Сопротивление изоляции: минимум 20 МОмxкм.
● Минимальный радиус изгиба: Мобильная установка: 6 диаметров кабеля Стационарная установка: 4 диаметра кабеля
● Соответствует требованиям ЕС RoHS и Reach.
● Огнестойкий, соответствует IEC 60332-1-2, CEI 20-35, FT1, VW-1.

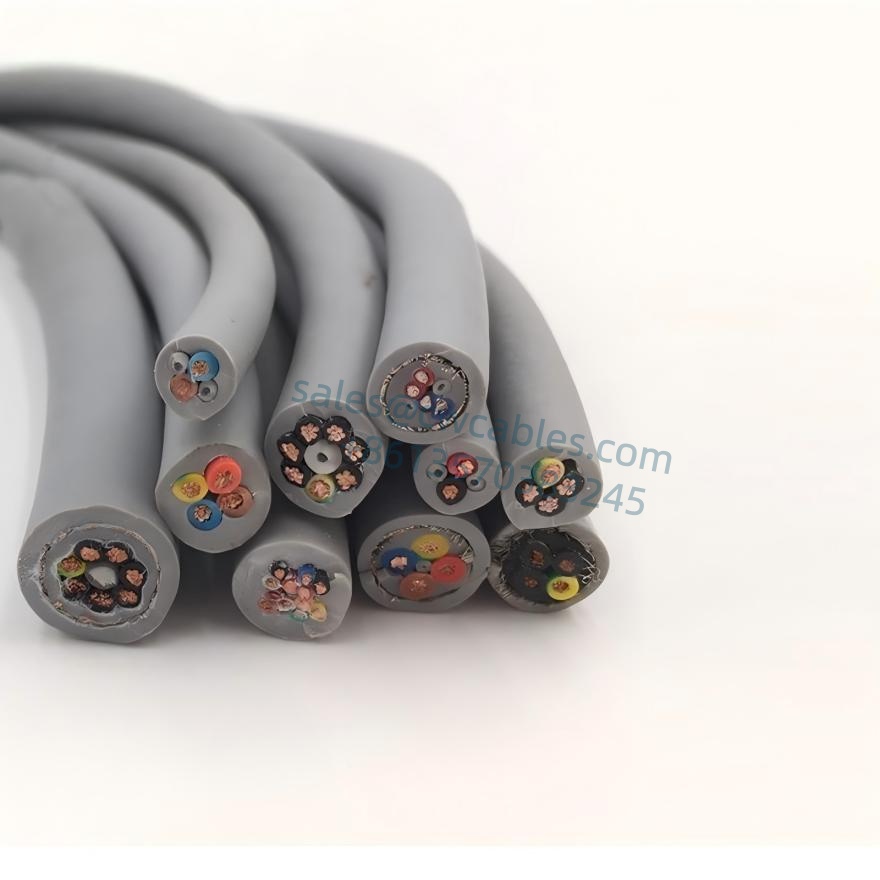

Ultra High Flexible Drag Chain Control Cable Cable Structure
● Провод из луженой меди сечением 0,08 мм², сверхтонкая медная проволока.
● Соответствует DIN VDE 0295, класс 6 и IEC 60228, класс 6.
● Специальная изоляция из ПВХ.
● Идентификация ядра с цветовой кодировкой.
● Концентрические многожильные жилы с оптимальным шагом
● Специальная внешняя оболочка из ПВХ.
● Серый, черный или цветной цвет могут быть настроены в соответствии с требованиями заказчика.
Гибкие стандарты испытаний кабелей буксировочных цепей
(10-миллионные испытания на надежность буксирной цепи)
1. Испытание на изгиб цепи
Метод испытания: Возьмите готовую кабельную сборку длиной 2 метра, согните ее радиусом, в 6 раз превышающим внешний диаметр кабеля, переместите его вперед и назад на расстояние перемещения 900 мм со скоростью 90 циклов в минуту.
Критерии оценки: 1. Более 10 000 000 циклов возвратно-поступательного движения без разрыва цепи или короткого замыкания. 2. Никаких поломок чехла.
2. Испытание на изгиб двух колес.
Метод испытания: Возьмите готовый трос длиной 5 метров, в соответствии с указанным диаметром шкива и весом груза, шкив движется вперед и назад со скоростью 0,33 метра в секунду, с расстоянием перемещения более 1,0 метра.
Критерии оценки: 1. Более 500 000 циклов возвратно-поступательного движения без разрыва цепи или короткого замыкания. 2. Никаких поломок чехла.
Испытание на изгиб 3,90 градуса
Метод испытания: Возьмите готовый кабель длиной 2 метра, согните его радиусом, в 2,5 раза превышающим внешний диаметр кабеля, используя указанный по стандарту вес, и сгибайте со скоростью 40 циклов в минуту.
Критерии оценки: 1. Более 200 000 циклов возвратно-поступательного движения без разрыва цепи или короткого замыкания. 2. Никаких поломок чехла.
