Especialmente adequado para aplicações contínuas de alta flexibilidade em equipamentos mecânicos e máquinas-ferramentas, este cabo flexível de controle de corrente de arrasto Lapp Cable Alternatives é usado. O cabo de alta flexibilidade utiliza material de isolamento e material de revestimento externo especialmente modificados, que possuem alta resistência à abrasão e resistência a vários meios. Ele pode suportar tensões de aceleração, desaceleração, alongamento e compressão de longo prazo, bem como mais de cinco milhões de ciclos de flexão periódica, enquanto mantém alta estabilidade por toda parte.
\
Parâmetro flexível das alternativas do cabo de Lapp do cabo de controle da corrente de arrasto
| YY501 CABO DE CONTROLE DE CORRENTE DE ARRASTO ALTO FLEXÍVEL (COLOR CORE) (testes de confiabilidade de 5 milhões de vezes para corrente de arrasto)) | ||||
| Não. | Código do produto | Número de núcleos e área transversal | Diâmetro externo aproximado (mm) | Cor da bainha externa |
| (NO.Xm㎡) | ||||
| 1 | YY501.02.0014 | 2×0,14 | 3.6 | Preto |
| 2 | YY501.03.0014 | 3×0,14 | 3.8 | Preto |
| 3 | YY501.04.0014 | 4×0,14 | 4.2 | Preto |
| 4 | YY501.06.0014 | 6×0,14 | 4.8 | Preto |
| 5 | YY501.08.0014 | 8×0,14 | 5.6 | Preto |
| 6 | YY501.10.0014 | 10×0,14 | 6.4 | Preto |
| 7 | YY501.12.0014 | 12×0,14 | 6.1 | Preto |
| 8 | YY501.16.0014 | 16×0,14 | 6.8 | Preto |
| 9 | YY501.20.0014 | 20×0,14 | 7.4 | Preto |
| 10 | YY501.02.0020 | 2×0,2 | 3.8 | Preto |
| 11 | YY501.03.0020 | 3×0,2 | 4,0 | Preto |
| 12 | YY501.04.0020 | 4×0,2 | 4,5 | Preto |
| 13 | YY501.05.0020 | 5×0,2 | 4.8 | Preto |
| 14 | YY501.06.0020 | 6×0,2 | 5.2 | Preto |
| 15 | YY501.08.0020 | 8×0,2 | 6,0 | Preto |
| 16 | YY501.10.0020 | 10×0,2 | 6.8 | Preto |
| 17 | YY501.12.0020 | 12×0,2 | 6.4 | Preto |
| 18 | YY501.16.0020 | 16×0,2 | 7.2 | Preto |
| 19 | YY501.20.0020 | 20×0,2 | 8,0 | Preto |
| 20 | YY501.24.0020 | 24×0,2 | 8.8 | Preto |
| 21 | YY501.26.0020 | 26×0,2 | 9.2 | Preto |
| 22 | YY501.02.0030 | 2×0,3 | 4.2 | Preto |
| 23 | YY501.03.0030 | 3×0,3 | 4.4 | Preto |
| 24 | YY501.04.0030 | 4×0,3 | 4.8 | Preto |
| 25 | YY501.05.0030 | 5×0,3 | 5.2 | Preto |
| 26 | YY501.06.0030 | 6×0,3 | 5.5 | Preto |
| 27 | YY501.07.0030 | 7×0,3 | 5.8 | Preto |
| 28 | YY501.08.0030 | 8×0,3 | 6,5 | Preto |
| 29 | YY501.10.0030 | 10×0,3 | 7.3 | Preto |
| 30 | YY501.12.0030 | 12×0,3 | 7,0 | Preto |
| 31 | YY501.16.0030 | 16×0,3 | 7,8 | Preto |
| 32 | YY501.20.0030 | 20×0,3 | 8,5 | Preto |
| 33 | YY501.24.0030 | 24×0,3 | 9.6 | Preto |
| 34 | YY501.26.0030 | 26×0,3 | 10,0 | Preto |
| 35 | YY501.30.0030 | 30×0,3 | 10,0 | Preto |
| O MOQ dos cabos é de 100M/rolos, se precisar usar o tipo bainha PUR, o MOQ é de 400 metros. | ||||
Cabo de corrente de arrasto de controle altamente flexível Dados técnicos
Revestido com PVC, apresenta alta flexibilidade.
●Faixa de temperatura: Para instalação móvel: -5°C a +70°C
Para instalação fixa: -15°C a +80°C
●Tensão nominal Uo/U: 300/300V
●Tensão de teste: 1500V
●Resistência de isolamento: Mínimo 20 MOhm x km
●Raio de curvatura mínimo: Para instalação móvel: 7,5 x diâmetro do cabo
Para instalação fixa: 6 x diâmetro do cabo
●Em conformidade com os regulamentos RoHS e Reach da UE.

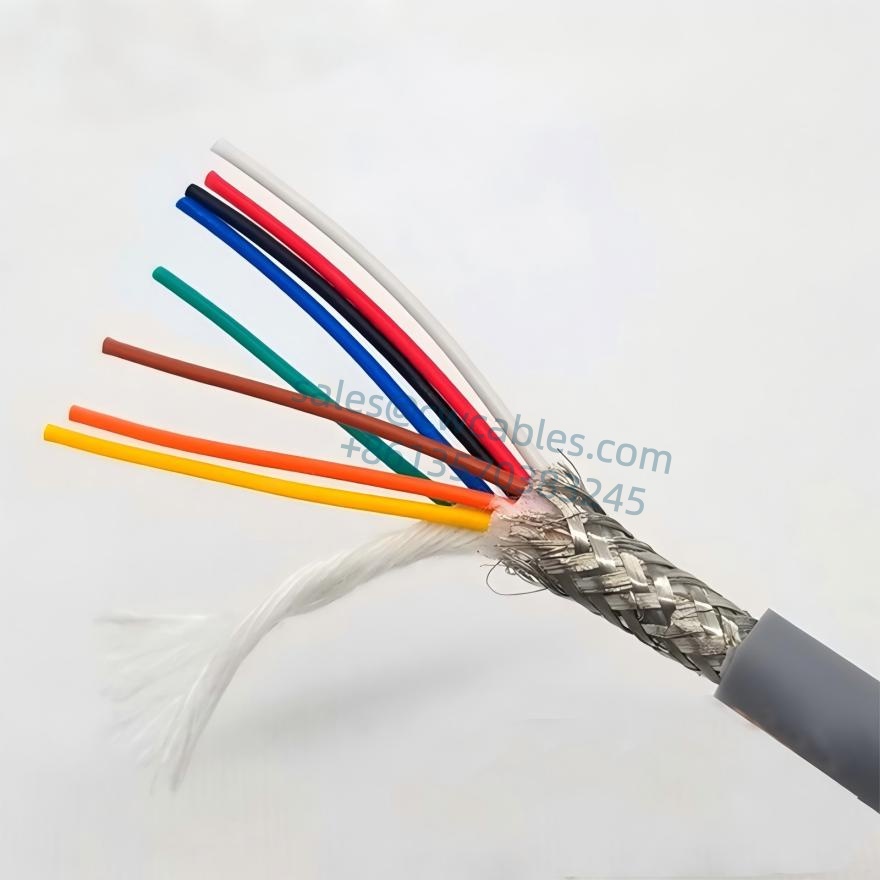

Estrutura flexível das alternativas do cabo de Lapp do cabo de controle da corrente de arrasto:
● Condutor de cobre estanhado, fio de cobre fino Em conformidade com DIN VDE 0295 Classe 6 e IEC 60228 Classe 6
● Isolamento especial de PVC
● Marcação colorida do fio central
● Núcleos torcidos no passo ideal
● Revestimento externo especial de PVC
● Preto (RAL9005), fosco
| Flexibilidade alta padrões de teste de cabo de corrente de arrasto de 5 milhões de vezes | ||
| Teste de flexão da corrente de arrasto Método de teste: Pegue um cabo acabado de 2 metros, com um raio de curvatura de 6 vezes o diâmetro externo do cabo, um curso móvel de 900 mm e movimento alternativo a uma velocidade de 90 vezes/minuto. |
Teste de enrolamento de duas rodas Método de teste: Pegue um cabo acabado de 5 metros, de acordo com o diâmetro da polia especificado e o peso dos pesos. A polia se move a uma velocidade de 0,33 m/s e a distância móvel é superior a 1,0 metro em condições alternativas |
Teste de curvatura de 90 graus Método de teste: Pegue um cabo acabado de 2 metros, com raio de curvatura de 2,5 vezes o diâmetro externo do cabo, de acordo com o peso padrão especificado dos pesos, dobrando a uma velocidade de 40 vezes/minuto |
| Critérios de julgamento: 1. O número de reciprocidades excede 5.000.000 de vezes sem circuito aberto ou curto-circuito. 2. A bainha não está quebrada | Critérios de julgamento: 1. O número de reciprocidades excede 200.000 vezes sem circuito aberto ou curto-circuito. 2. A bainha não está quebrada | Critérios de julgamento: 1. O número de reciprocidades excede 100.000 vezes sem circuito aberto ou curto-circuito. 2. A bainha não está quebrada |
