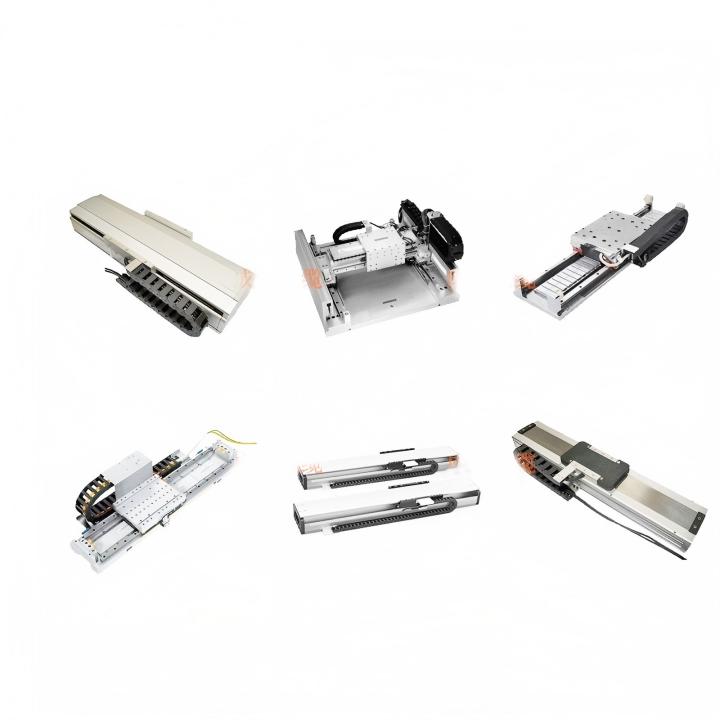

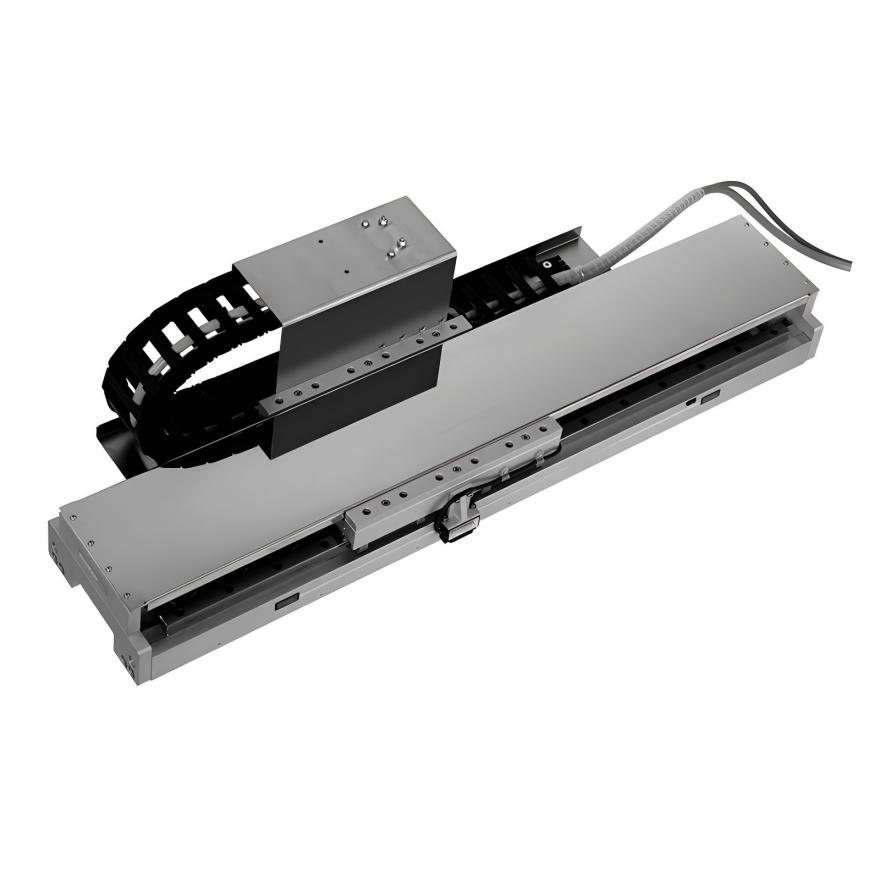

リニア モーターやその他の小規模、長期高速ドラッグ チェーン、曲げ、高強度用途に特に適したリニア モーター用ケーブルは、機械的、化学的、熱的性能の面で最高の要件を満たさなければなりません。高速の加速と減速、引張応力と圧縮応力、および 2,000 万サイクルを超える周期的な曲げに耐える必要があります。また、高温、金属スパッタ、油、その他の化学物質に対する耐性も必要です。
技術資料 リニアエンコーダ接続ケーブル
●TPE-E絶縁、超高強度と屈曲性能を備えた特殊PURアウターシース
●TUV2 PfG 要件を満たしています。
●温度範囲：移動設置の場合 -20℃～+80℃ 固定設置の場合 -40℃～+90℃
●公称電圧300/500V
●試験電圧2000V
●絶縁抵抗：最小100MOhm×km 最小曲げ半径：移動設置用ケーブル直径の6倍
固定設置の場合はケーブル直径の 4 倍
●EUのRoHSおよびReach規制に準拠しています。
●耐油性：耐油性に優れています（DIN EN50363-10-2規格に準拠）、Cass3。
●顧客の要求に応じて黒または色をカスタマイズできます。

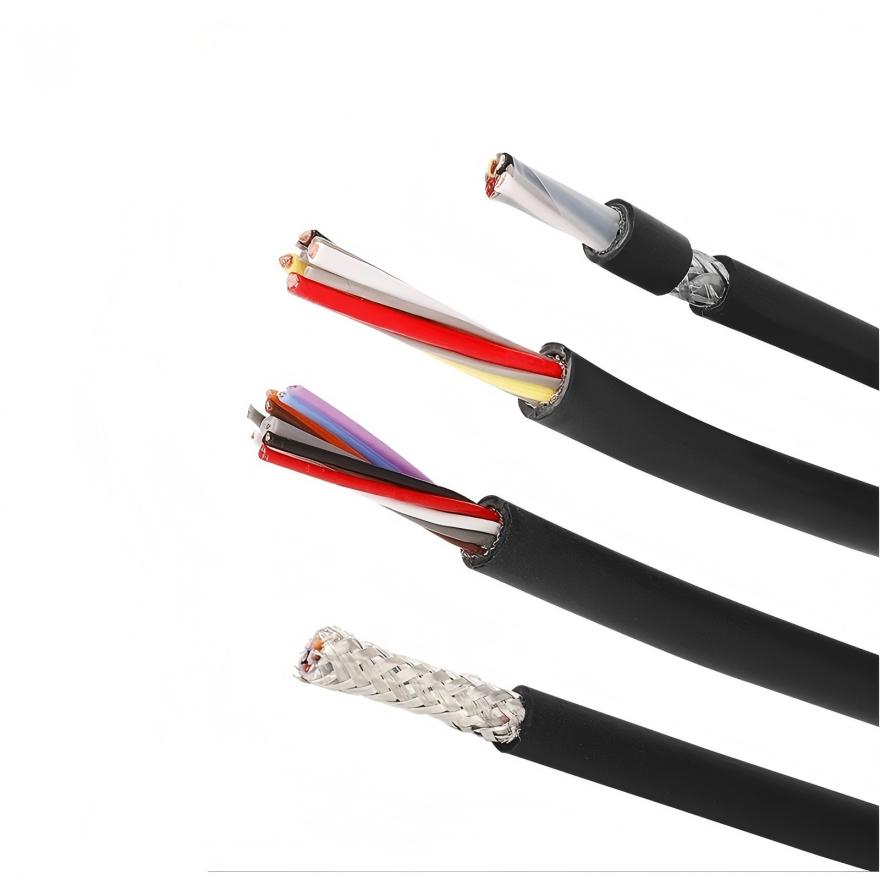

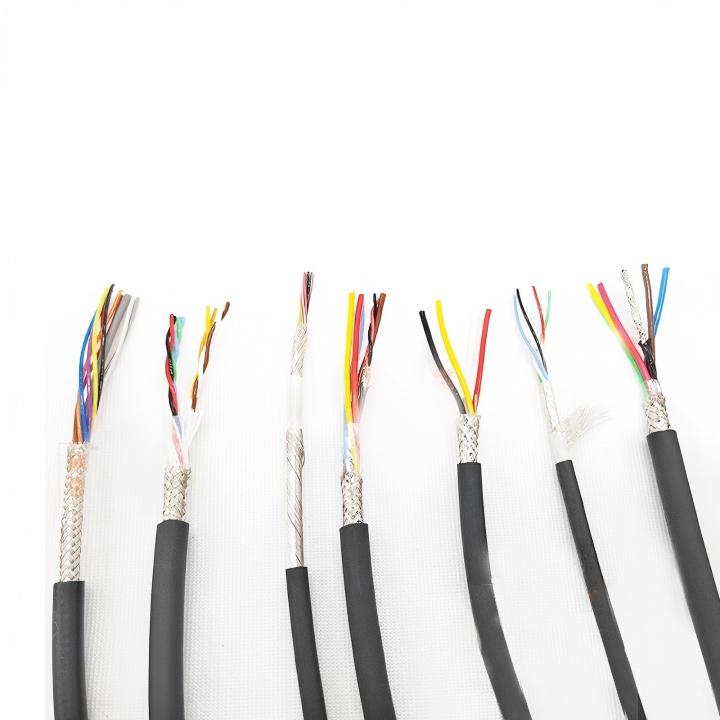

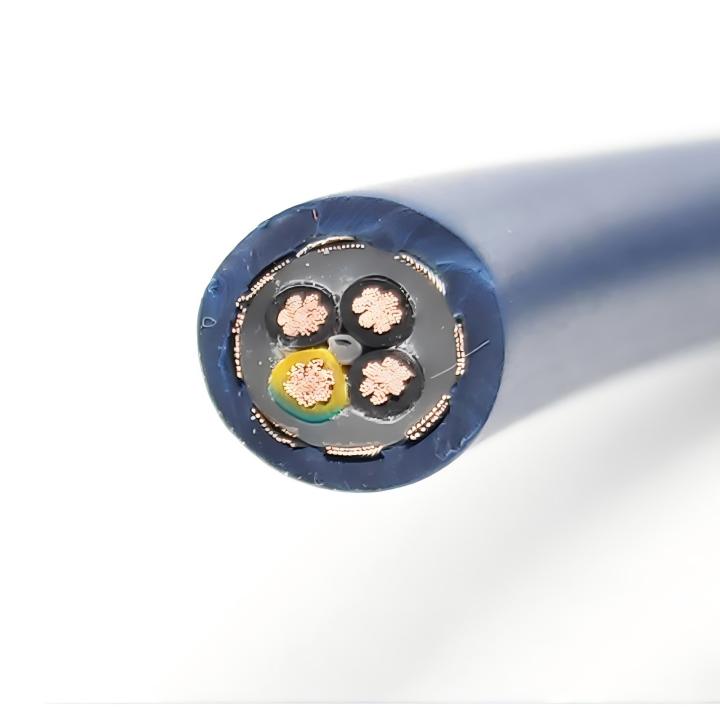

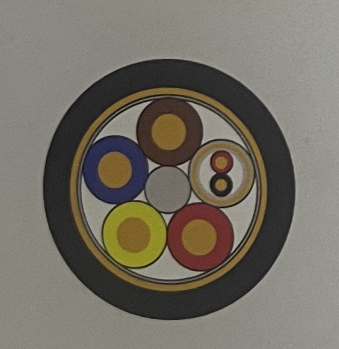

ケーブル構造
●裸銅導体、極細銅線
●DIN VDE 0295 Class 6およびIEC規格に準拠しています。
●TPE-E絶縁
●多彩な色の芯線
●芯線の最適ピッチ積層

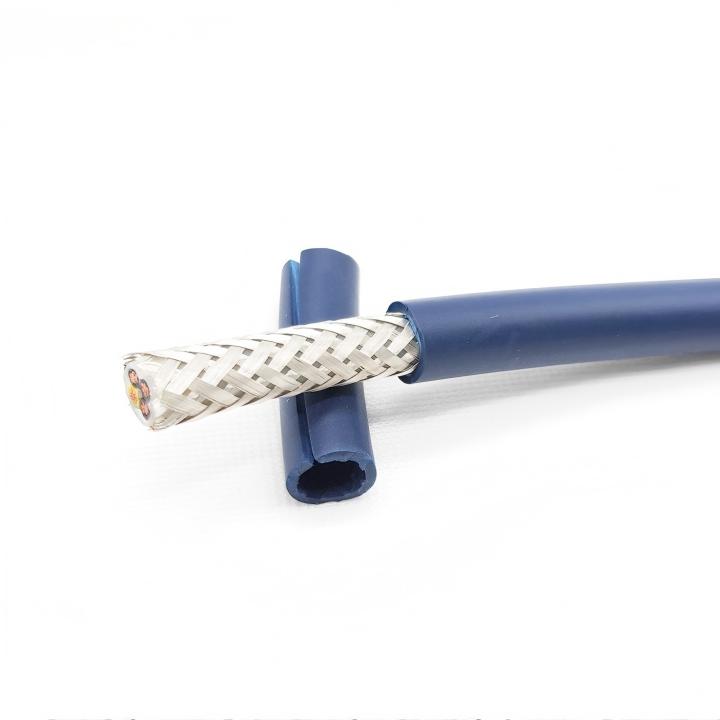

●缶詰の銅線編組シールドを改善しました
● 最小カバレッジ 95%
●ドラッグチェーンでの使用に適した低摩擦のPURベースのコンパウンド（DIN 0281規格のパート10に準拠）。
| 超高速リニアモーター電源ケーブル (ドラッグチェーン2000万回信頼性試験) | ||||
| いいえ。 | 製品コード | コア数と断面積 | おおよその外径（mm） | 外被シース色 |
| (NO.Xm㎡) | ||||
| 1 | LM-TP2002.04.0050 | 4X0.5 | 5.5 | 黒 |
| 2 | LM-TP2002.04.0075 | 4X0.75 | 6.5 | 黒 |
| 3 | LM-TP2002.04.0100 | 4X1 | 7.5 | 黒 |
| 4 | LM-TP2002.04.0150 | 4X1.5 | 8.5 | 黒 |
| 5 | LM-TP2002.04.0250 | 4X2.5 | 9.5 | 黒 |
| 6 | LM-YP2002.04.0075 | 4G0.75 | 7.3 | 青 |
5000万回リニアエンコーダ接続ケーブル 試験規格 |
||
| ドラグチェーンの曲げ試験 | 2回の巻き取りテスト | 90度曲げ試験 |
| 試験方法: 2 メートルの完成したケーブル アセンブリを取り、ケーブルの外径の 6 倍の半径で曲げ、90 サイクル/分の速度で 900 mm の移動距離を前後に動かします。 | 試験方法: 5 メートルの完成ケーブルを使用し、指定されたプーリーの直径と負荷の重量に従って、プーリーは 1 秒あたり 0.33 メートルの速度で前後に移動し、移動距離は 1.0 メートルを超えます。 | 試験方法: 完成した長さ 2 メートルのケーブルを、規格に従って指定された重量を使用して、ケーブルの外径の 2.5 倍の半径で曲げ、毎分 40 サイクルの速度で曲げます。 |
 |
 |
 |
| 判定基準： 1. 5,000万回以上の往復運動で断線や短絡がないこと。 2. シースに破損がないこと。 | 判定基準： 1. 100万回以上の往復運動で断線や短絡がないこと。 2. シースに破損がないこと。 | 判定基準： 1. 100万回以上の往復運動で断線や短絡がないこと。 2. シースに破損がないこと。 |
