It is suitable for installation under continuous reciprocating motion, especially the frequent bending occasions under the
industrial environment, the drag chain of modern machinery standard components and the logistics system, operating system,
mechanical automation system and other CNC machine tools, electronic equipment, metal stamping, wood and stone Machinery,
glass and door and window machinery, injection molding machines, manipulators, robots, construction machinery, heavy machinery
factories, automobile manufacturing, lifting and transportation equipment, automated warehouses, docks, fire trucks and other
indoor and outdoor environments.
Technical Parameter High Flexible Towline Cables With Shield
|
Standard
|
Rispettare le normative RoHS e Reach dell'UE
|
|||
|
Conduttore
|
adotta filo di rame intrecciato in rame stagnato di alta qualità
|
|||
|
Materiale isolante
|
Guaina speciale in PVC ad elevata flessibilità
|
|||
|
Intervallo di temperatura:
|
Mobile installation -5°C to +70°c Installazione fissa da -15°C a +80°C
|
|||
|
Resistenza di isolamento:
|
Minimo 20 MOhm x km
|
|||
|
Colore
|
Black (other colors can be customized)
|
|||
|
Raggio minimo di curvatura:
|
Installazione mobile diametro cavo 7,5× Installazione fissa 6x diametro del cavo
|
|||
|
Voltaggio nominale
|
Uo/U 300/300 V
|
|||
|
Provare la tensione
|
1500 V
|
|||
|
Applicazione:
|
Adatto a varie apparecchiature di produzione automatizzata non standard come macchine utensili CNC, robot industriali, servoazionamenti,
macchine per la lavorazione del legno, macchine per maschere, manipolatori, macchine dispensatrici, apparecchiature laser, linee di stampaggio, automazione logistica, apparecchiature per la produzione di ceramica, ecc., in grado di resistere ad accelerazioni a lungo termine, decelerazioni, sollecitazioni di trazione e compressione e flessione periodica ad alta velocità e mantenere sempre un'elevata stabilità. |
|||

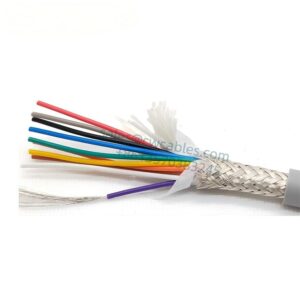

High Flexible Towline Cables With Shield Structure
1. Tinned copper (less than 0.5m㎡) or bare copper (0.5m㎡ and above) conductor thin copper wire, in line with DIN VDE 0295 category 6 and IEC60228 Class 6
2. Isolamento speciale in PVC
3. Color core wire identification (less than 0.5m㎡)
4. Black core wire, with continuous white digital code (0.5m㎡ and above), yellow-green ground wire on the outer layer (3 core and above)
5. Il nucleo del filo è intrecciato in strati con il passo migliore
6. Schermatura intrecciata in filo di rame stagnato migliorata
7. The minimum coverage rate is 80%
8. Guaina esterna speciale in PVC
9. Black (RAL 9005) matte
|
NO.
|
Codice prodotto
|
Nuclei Numero e area della sezione trasversale
(NO.Xm㎡)
|
Diametro esterno approssimativo （mm)
|
Colore guaina esterna
|
Resistenza CC del conduttore 20 ℃
Oh/km
|
|
1
|
YY502.02.0020
|
2×0,2
|
4.4
|
Nero
|
95
|
|
2
|
YY502.03.0020
|
3×0,2
|
4.6
|
Nero
|
95
|
|
3
|
YY502.04.0020
|
4×0,2
|
4.9
|
Nero
|
95
|
|
4
|
YY502.05.0020
|
5×0,2
|
5.2
|
Nero
|
95
|
|
5
|
YY502.06.0020
|
6×0,2
|
5.6
|
Nero
|
95
|
|
6
|
YY502.08.0020
|
8×0,2
|
6.5
|
Nero
|
95
|
|
7
|
YY502.10.0020
|
10×0,2
|
7.4
|
Nero
|
95
|
|
8
|
YY502.12.0020
|
12×0,2
|
7.0
|
Nero
|
95
|
|
9
|
YY502.16.0020
|
16×0,2
|
7.8
|
Nero
|
95
|
|
10
|
YY502.20.0020
|
20×0,2
|
8.5
|
Nero
|
95
|
|
11
|
YY502.02.0030
|
2×0,3
|
4.6
|
Nero
|
71.2
|
|
12
|
YY502.03.0030
|
3×0,3
|
4.8
|
Nero
|
71.2
|
|
13
|
YY502.04.0030
|
4×0,3
|
5.2
|
Nero
|
71.2
|
|
14
|
YY502.05.0030
|
5×0,3
|
5.5
|
Nero
|
71.2
|
|
15
|
YY502.06.0030
|
6×0,3
|
5.8
|
Nero
|
71.2
|
|
16
|
YY502.08.0030
|
8×0,3
|
6.8
|
Nero
|
71.2
|
|
17
|
YY502.10.0030
|
10×0,3
|
7.8
|
Nero
|
71.2
|
|
18
|
YY502.12.0030
|
12×0,3
|
7.4
|
Nero
|
71.2
|
|
19
|
YY502.16.0030
|
16×0,3
|
8.2
|
Nero
|
71.2
|
|
20
|
YY502.20.0030
|
20×0,3
|
9.0
|
Nero
|
71.2
|
|
MOQ 1 metro, se è necessario ordinare la guaina esterna in PUR, MOQ 400 metri
|
|||||
