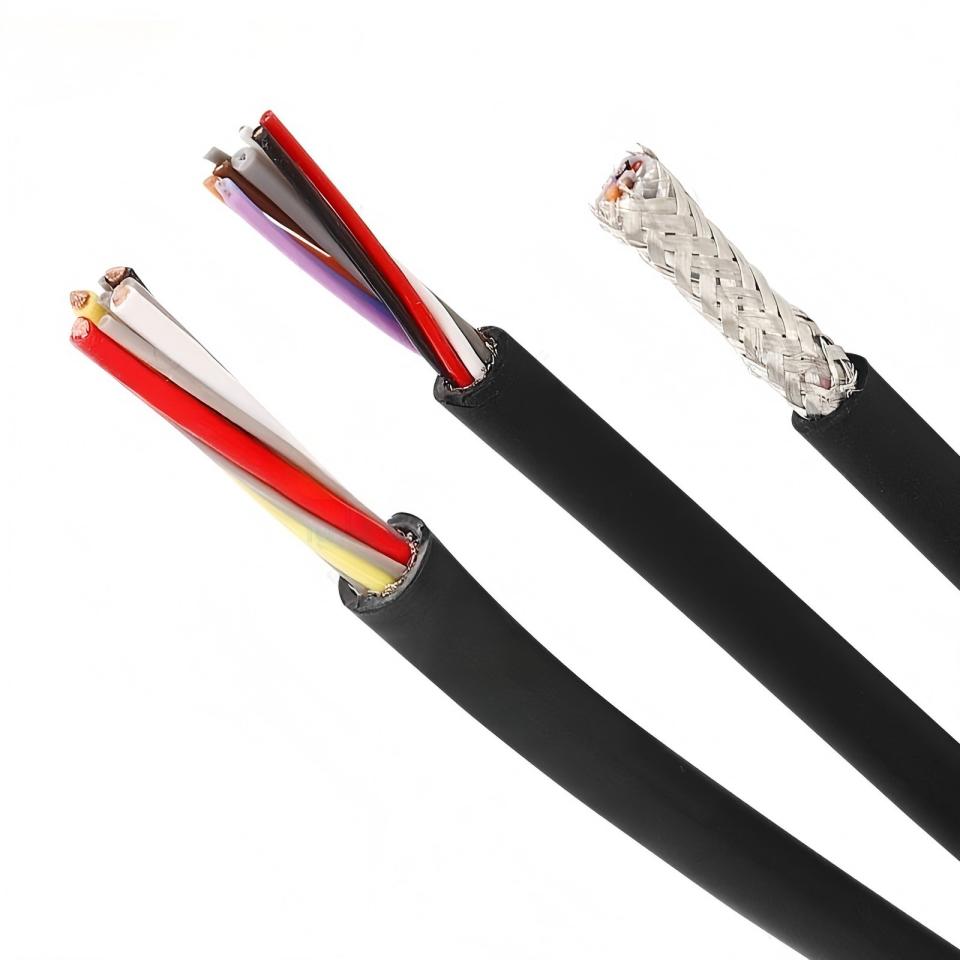

Dati tecnici Cavo di collegamento encoder lineare
● Isolamento in TPE-E, guaina esterna speciale in PUR con resistenza e prestazioni di flessione ultra elevate
●Soddisfa i requisiti TUV2 PfG
●Intervallo di temperatura: da -20°C a +80°C per installazione mobile da -40°C a +90°C per installazione fissa
●Tensione nominale 300/500V
●Tensione di prova 2000 V
●Resistenza di isolamento: minimo 100 MOhm x km Raggio di curvatura minimo: 6 x il diametro del cavo per installazione mobile 4 x il diametro del cavo per installazione fissa
●Conforme alle normative RoHS e Reach dell'UE.
●Resistenza all'olio: completamente resistente all'olio (in conformità allo standard DIN EN50363-10-2), Cass3.
● Il nero o il colore possono essere personalizzati in base alle esigenze del cliente.

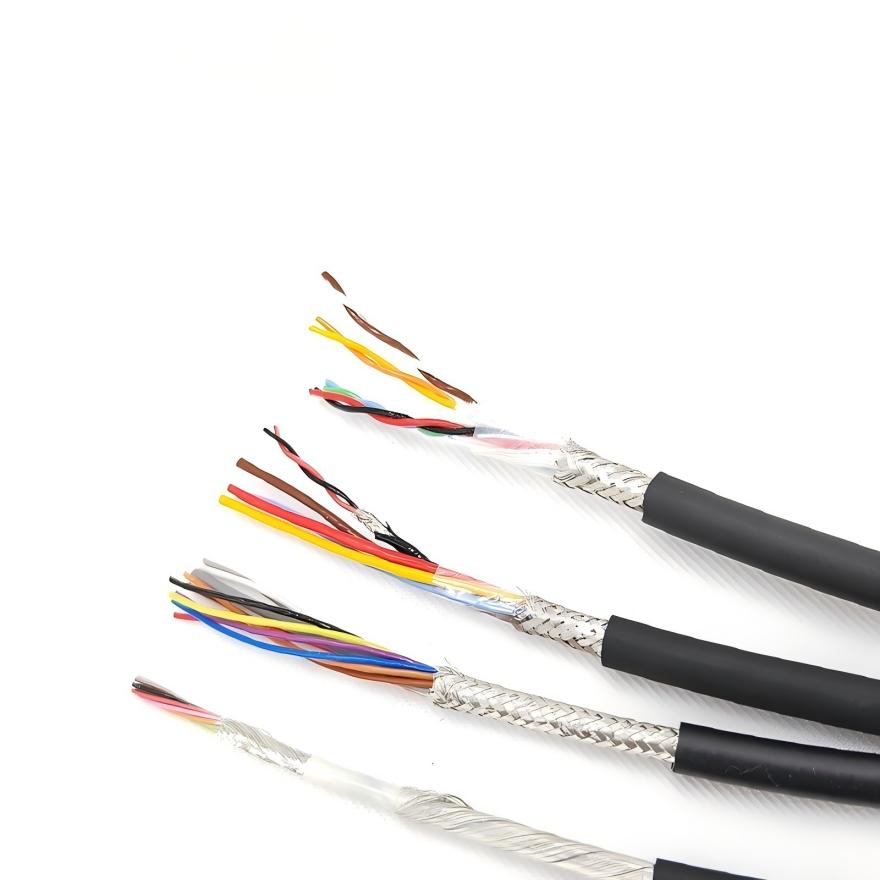

● Conduttore in rame nudo, filo di rame ultrasottile
●Conforme agli standard DIN VDE 0295 Classe 6 e IEC
● Isolamento in TPE-E
● Fili con anima in vari colori
● Stratificazione ottimale del passo dei fili con anima
● Guaina interna in materiale speciale

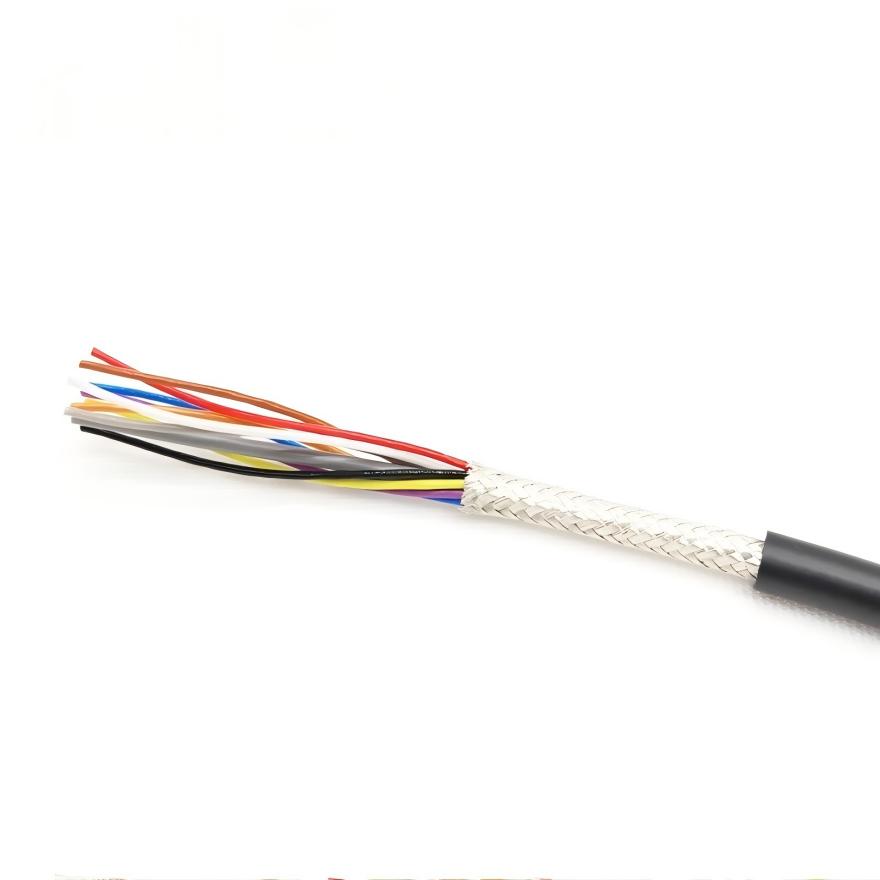

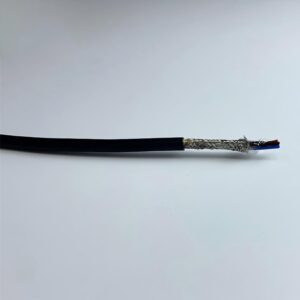

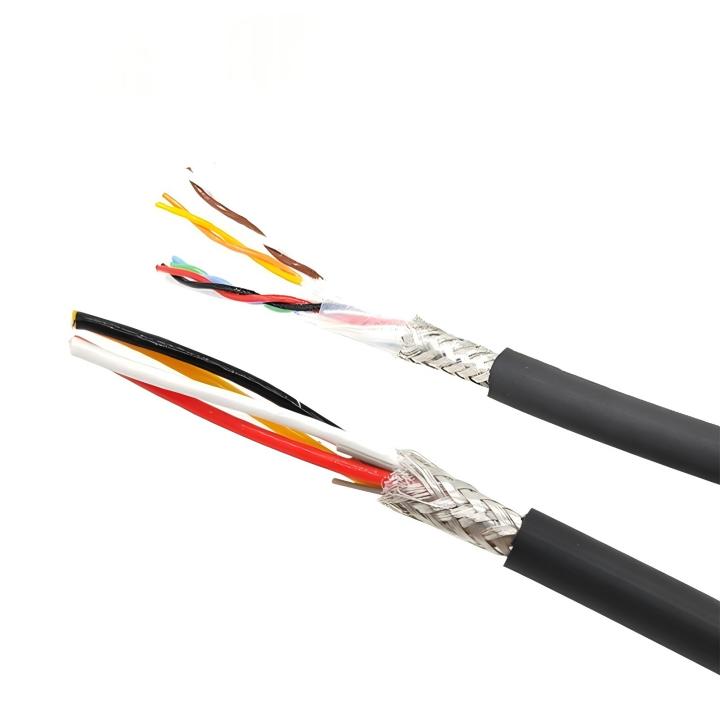

● Schermatura migliorata con treccia di filo di rame stagnato
● Copertura minima del 95%
● Mescola a basso attrito a base PUR adatta all'uso in catene portacavi (conforme alla Parte 10 della norma DIN 0281).
| ENCODER LINEARE E CAVO DI CONTROLLO AD ALTA VELOCITÀ (20 milioni di volte test di affidabilità per catena portacavi) | ||||
| NO. | Codice prodotto | Nuclei Numero e area della sezione trasversale | Diametro esterno approssimativo （mm) | Colore guaina esterna |
| (NO.Xm㎡) | ||||
| 1 | LM-YP2006.08.0020 | 4x2x0,2 | 6 | Nero |
| 2 | LM-YP2006.08.0014 | 4x2x0,14 | 5.5 | Nero |
| 3 | LM-YP2002.08.0014 | 8×0,14 | 5.2 | Nero |
| 4 | LM-YP2002.05.0014 | 5×0,14 | 4.2 | Nero |

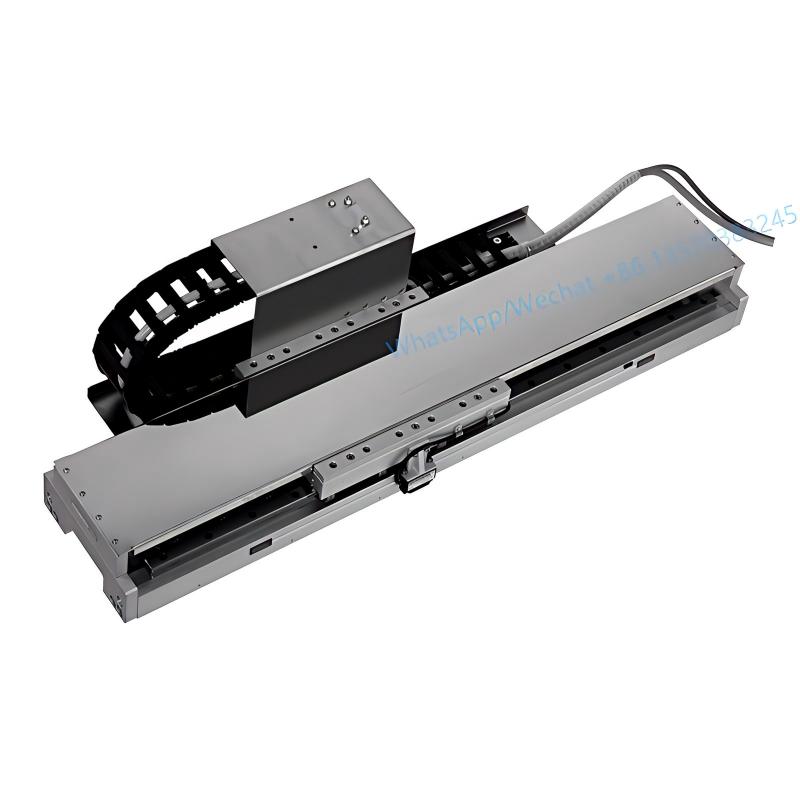

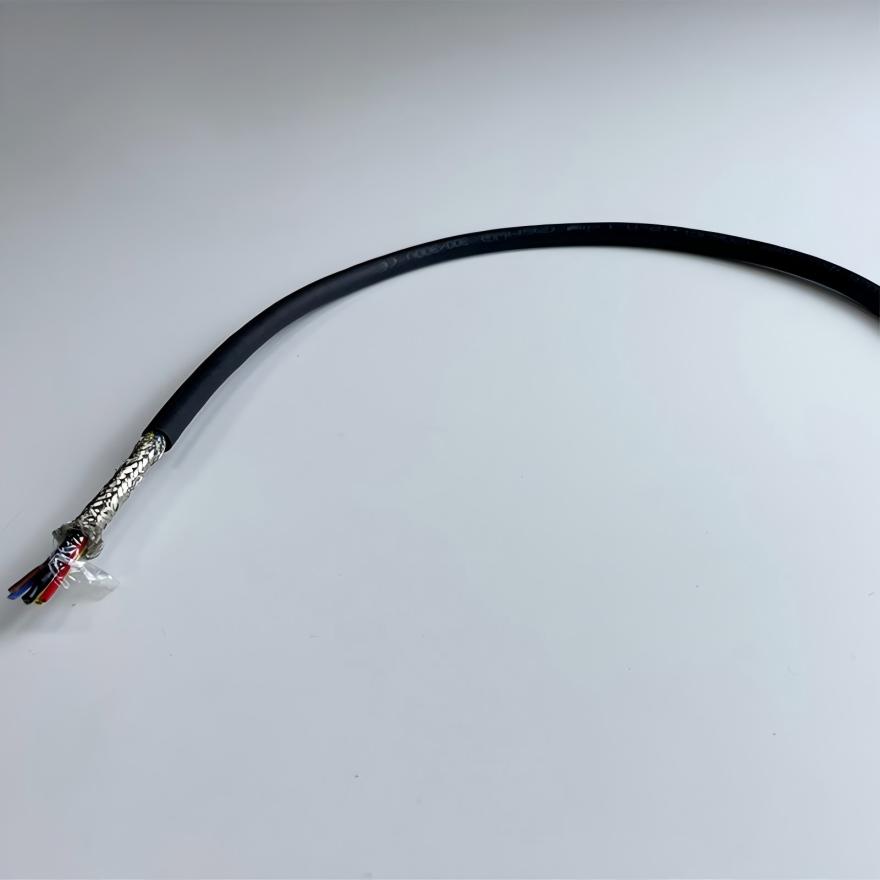

In base alle caratteristiche di funzionamento ad alta velocità, elevata accelerazione, alta precisione e raggio di curvatura ridotto dei motori lineari, il conduttore è progettato utilizzando filo di rame ultrasottile con torsione precisa. È isolato con ETFE e ha una guaina esterna in PUR di alta qualità, che migliora notevolmente la resistenza alla fatica del cavo. In condizioni di utilizzo normale, la durata di piegatura può superare i 20 milioni di cicli. È completamente resistente all'olio e può resistere alle basse temperature
Cavo di collegamento per encoder lineare da 50 milioni di volte norma di prova |
||
| Prova di flessione della catena portacavi | Due cicli di prova di avvolgimento | Prova di flessione a 90 gradi |
| Metodo di prova: prendere un cavo assemblato finito di 2 metri, piegarlo con un raggio pari a 6 volte il diametro esterno del cavo, spostarlo avanti e indietro per una distanza di 900 mm a una velocità di 90 cicli al minuto. | Metodo di prova: prendere un cavo finito di 5 metri, in base al diametro della puleggia specificato e al peso del carico, la puleggia si muove avanti e indietro ad una velocità di 0,33 metri al secondo, con una distanza di movimento superiore a 1,0 metro. | Metodo di prova: prendere un cavo finito di 2 metri, piegarlo con un raggio pari a 2,5 volte il diametro esterno del cavo, utilizzando il peso specificato secondo lo standard, e piegarlo ad una velocità di 40 cicli al minuto. |
 |
 |
 |
| Criteri di giudizio: 1. Oltre 50.000.000 di cicli di movimento alternativo senza circuito aperto o cortocircuito. 2. Nessuna rottura della guaina. | Criteri di giudizio: 1. Oltre 1.000.000 cicli di movimento alternativo senza circuito aperto o cortocircuito. 2. Nessuna rottura della guaina. | Criteri di giudizio: 1. Oltre 1.000.000 cicli di movimento alternativo senza circuito aperto o cortocircuito. 2. Nessuna rottura della guaina. |
