Cavo schermato per catena portacavi Parametro
| YY502 CAVO SCHERMO PER IL CONTROLLO DELLA CATENA TRASCINANTE ALTA FLESSIBILE (Color Core) (5 milioni di test di affidabilità per la catena portacavi)) | ||||
| NO. | Codice prodotto | Nuclei Numero e area della sezione trasversale | Diametro esterno approssimativo （mm) | Colore guaina esterna |
| (NO.Xm㎡) | ||||
| 1 | YY502.03.0014 | 3×0,14 | 4.2 | Nero |
| 2 | YY502.04.0014 | . 4×0,14 |
4.5 | Nero |
| 3 | YY502.06.0014 | 6×0,14 | 5.2 | Nero |
| 4 | YY502.08.0014 | 8×0,14 | 6.0 | Nero |
| 5 | YY502.10.0014 | 10×0,14 | 6.8 | Nero |
| 6 | YY502.12.0014 | 12×0,14 | 6.5 | Nero |
| 7 | YY502.16.0014 | 16×0,14 | 7.2 | Nero |
| 8 | YY502.20.0014 | 20×0,14 | 7.8 | Nero |
| 9 | YY502.26.0014 | 26×0,14 | 9.0 | Nero |
| 10 | YY502.02.0020 | 2×0,2 | 4.4 | Nero |
| 11 | YY502.03.0020 | 3×0,2 | 4.6 | Nero |
| 12 | YY502.04.0020 | 4×0,2 | 4.9 | Nero |
| 13 | YY502.05.0020 | 5×0,2 | 5.2 | Nero |
| 14 | YY502.06.0020 | 6×0,2 | 5.6 | Nero |
| 15 | YY502.08.0020 | 8×0,2 | 6.5 | Nero |
| 16 | YY502.10.0020 | 10×0,2 | 7.4 | Nero |
| 17 | YY502.12.0020 | 12×0,2 | 7.0 | Nero |
| 18 | YY502.16.0020 | 16×0,2 | 7.8 | Nero |
| 19 | YY502.20.0020 | 20×0,2 | 8.5 | Nero |
| 20 | YY502.26.0020 | 26×0,2 | 9.5 | Nero |
| 21 | YY502.30.0020 | 30×0,2 | 9.8 | Nero |
| 22 | YY502.02.0030 | 2×0,3 | 4.6 | Nero |
| 23 | YY502.03.0030 | 3×0,3 | 4.8 | Nero |
| 24 | YY502.04.0030 | 4×0,3 | 5.1 | Nero |
| 25 | YY502.05.0030 | 5×0,3 | 5.5 | Nero |
| 26 | YY502.06.0030 | 6×0,3 | 5.8 | Nero |
| 27 | YY502.08.0030 | 8×0,3 | 6.8 | Nero |
| 28 | YY502.10.0030 | 10×0,3 | 7.8 | Nero |
| 29 | YY502.12.0030 | 12×0,3 | 7.4 | Nero |
| 30 | YY502.16.0030 | 16×0,3 | 8.2 | Nero |
| 31 | YY502.20.0030 | 20×0,3 | 9.0 | Nero |
Cavo schermato per catena portacavi Dati tecnici
Guaina speciale in PVC ad elevata flessibilità
● Intervallo di temperatura: Installazione mobile: da -5°C a +70°C
Installazione fissa: da -15°C a +80°C
● Tensione nominale Uo/U: 300/300 V
● Tensione di prova: 1500 V
● Resistenza di isolamento: minimo 20 MOhmxkm
● Raggio minimo di curvatura: installazione mobile: diametro del cavo 7,5x
Installazione fissa: diametro del cavo 6x
● Conforme alle normative RoHS e Reach dell'Unione Europea.

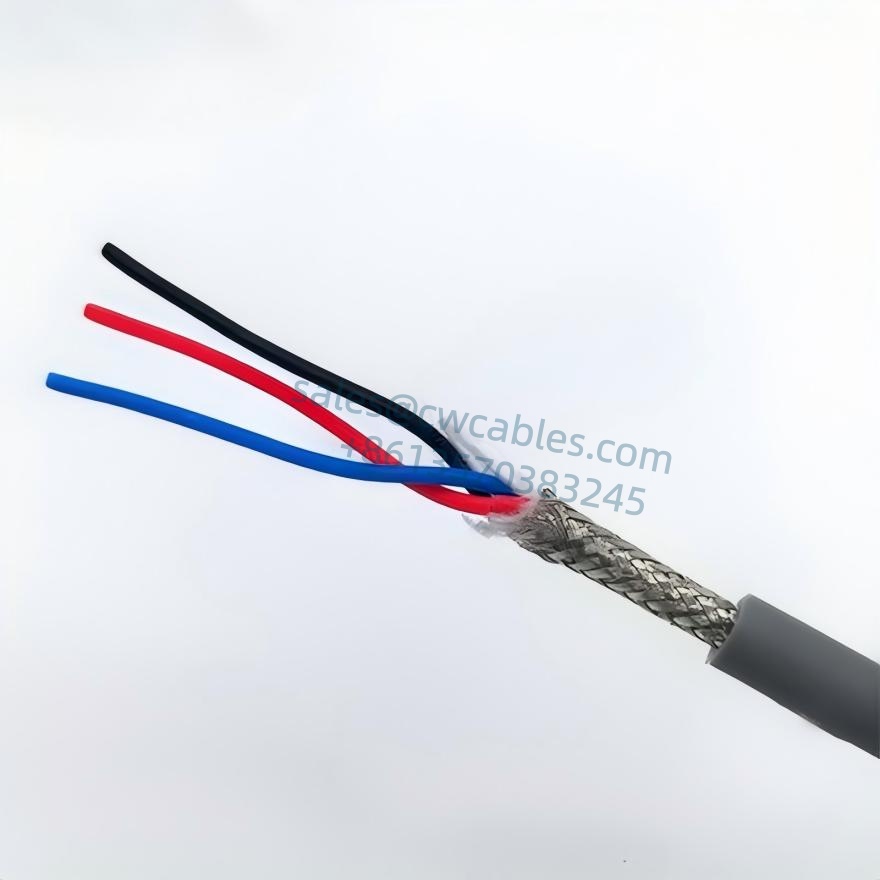

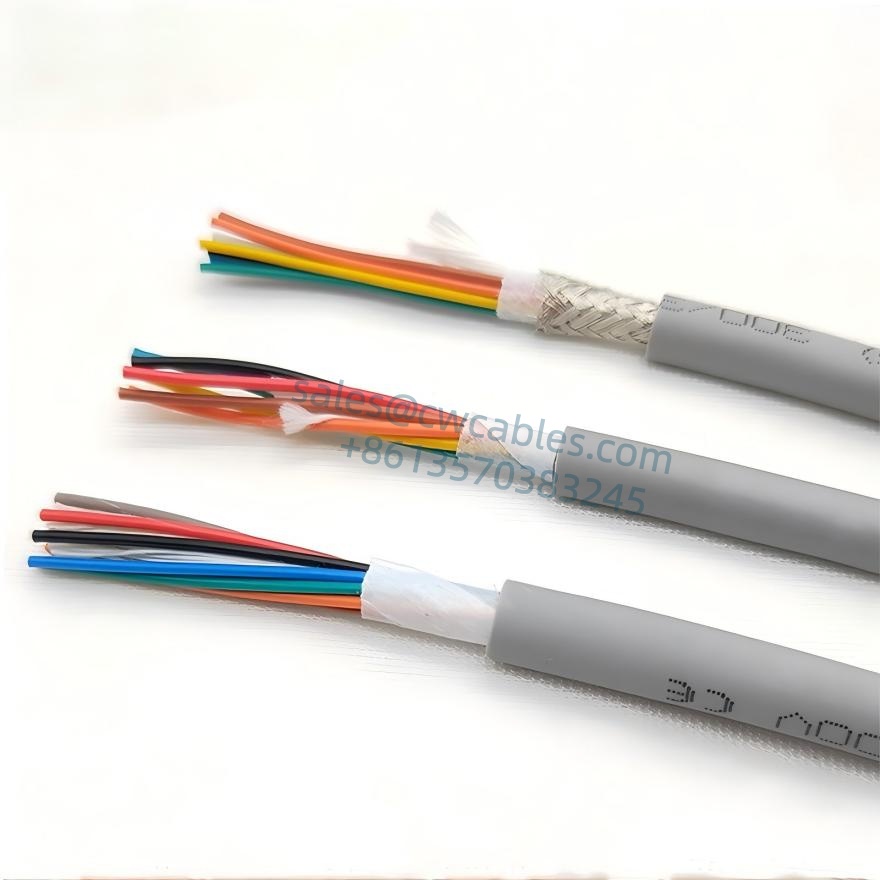

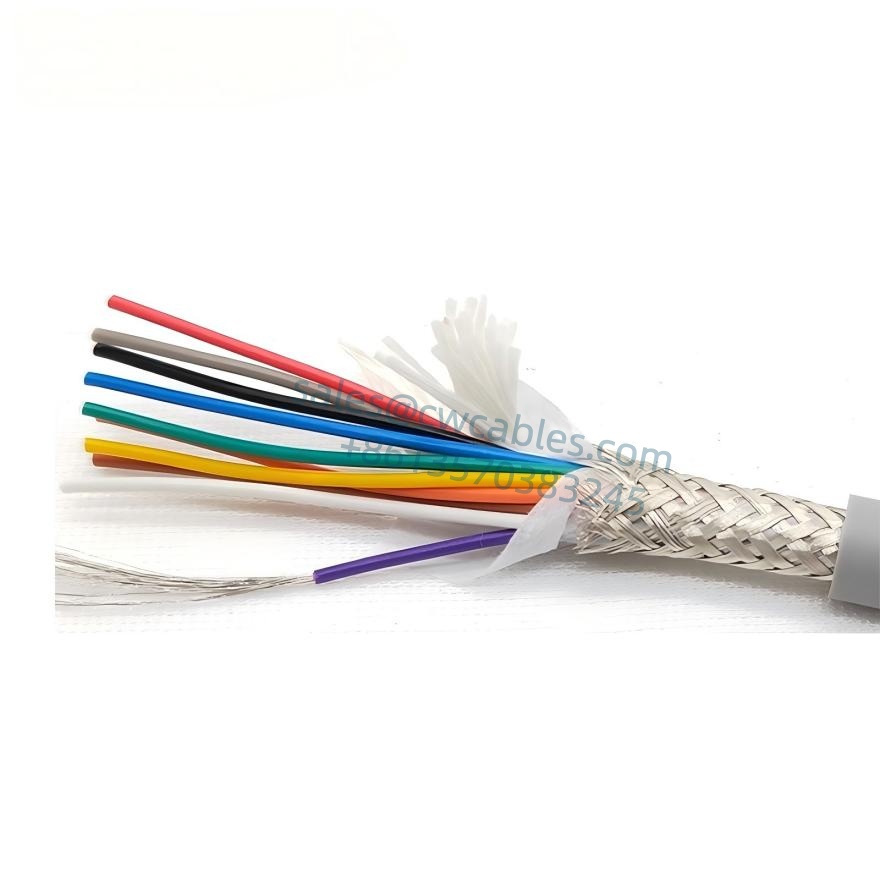

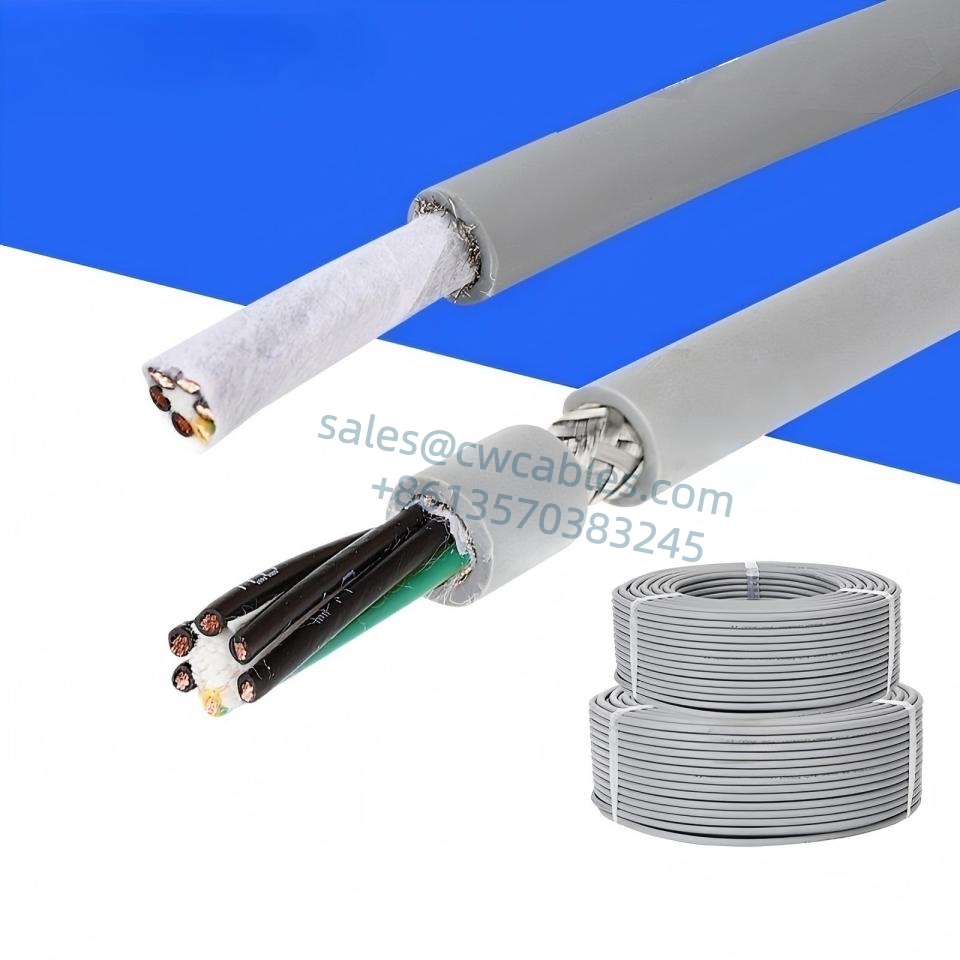

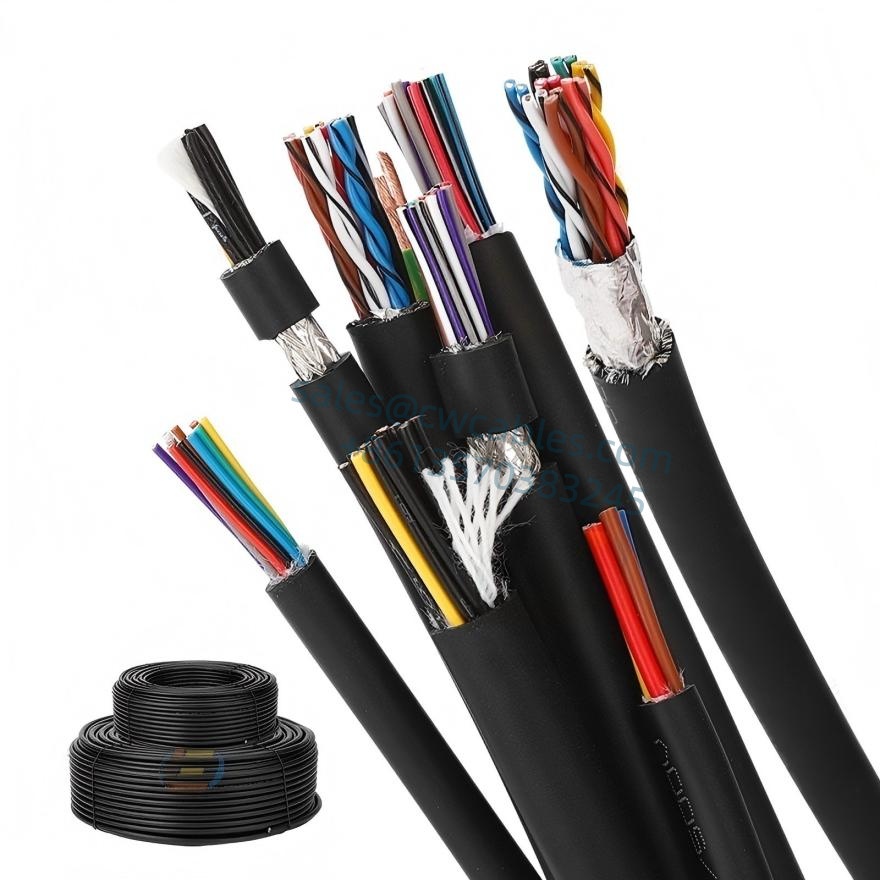

Cavo schermato catena portacavi Struttura:
Conduttori in rame stagnato (inferiore a 0,5 mm²) o rame nudo (0,5 mm² e superiore) Filo di rame sottile,
conforme a DIN VDE 0295 Classe 6 e IEC 60228 Classe 6
● Isolamento speciale in PVC
● Nuclei codificati a colori (sotto 0,5 mm²)
● Conduttori neri con codifica numerica bianca continua (0,5 mm² e oltre), filo di terra giallo-verde sullo strato esterno (3 conduttori e oltre)
● Lunghezza di avvolgimento ottimale per nuclei ritorti
● Schermatura migliorata con treccia di filo di rame stagnato
● Copertura minima dell'80%
● Guaina esterna speciale in PVC
● Colore nero (RAL9005), finitura opaca
| Elevata flessibilità 5 milioni di volte standard di prova per cavi a catena portacavi | ||
| Prova di flessione della catena portacavi Metodo di prova: prendere un cavo finito di 2 metri, con un raggio di curvatura pari a 6 volte il diametro esterno del cavo, una corsa di movimento di 900 mm e un movimento alternativo a una velocità di 90 volte al minuto. |
Prova di avvolgimento su due ruote Metodo di prova: prendere un cavo finito da 5 metri, in base al diametro della puleggia e al peso dei pesi specificati. La puleggia si muove a una velocità di 0,33 m/sec e la distanza di movimento è superiore a 1,0 metri in condizioni di movimento alternativo |
Prova di piegatura a 90 gradi Metodo di prova: prendere un cavo finito di 2 metri, con un raggio di curvatura pari a 2,5 volte il diametro esterno del cavo, secondo il peso dei pesi specificato dallo standard, piegandolo a una velocità di 40 volte/minuto |
| Criteri di giudizio: 1. Il numero di ricambi supera 5.000.000 di volte senza circuito aperto o cortocircuito. 2. La guaina non è rotta | Criteri di giudizio: 1. Il numero di ricambi supera 200.000 volte senza circuito aperto o cortocircuito. 2. La guaina non è rotta | Criteri di giudizio: 1. Il numero di ricambi supera 100.000 volte senza circuito aperto o cortocircuito. 2. La guaina non è rotta |
