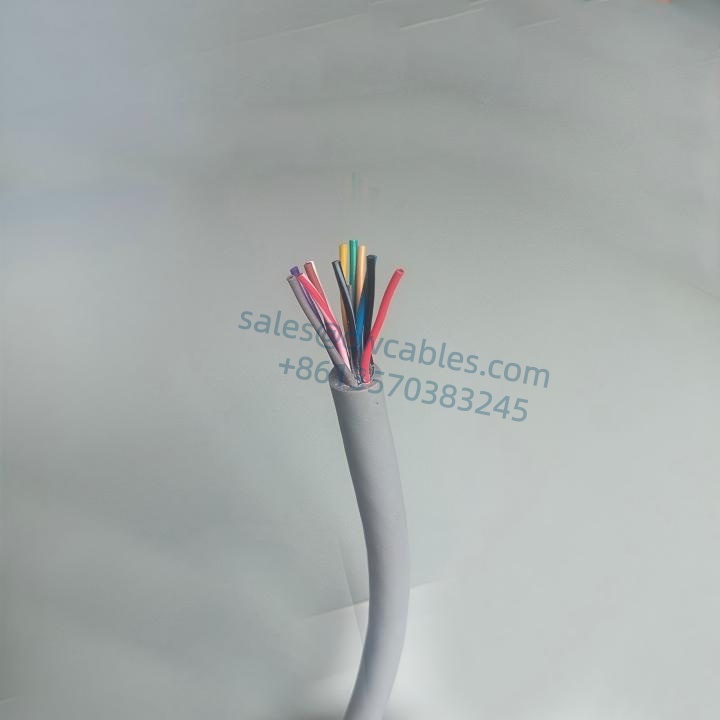

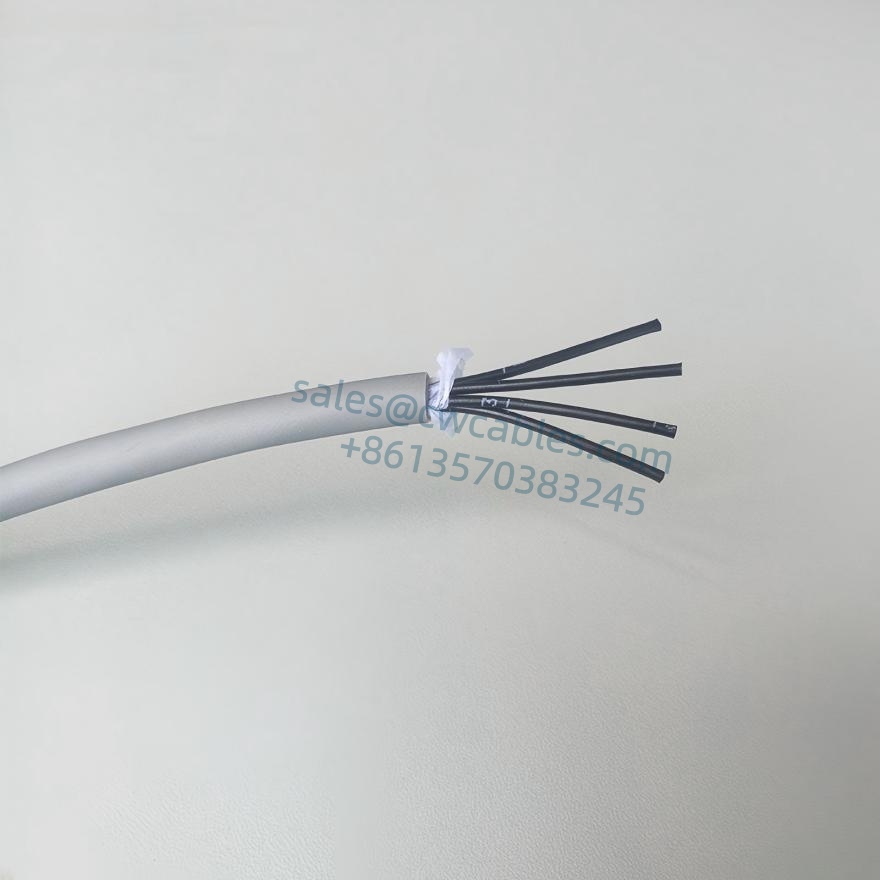

Resistencia de doblez del cable de remolque de Pur TRVV flexible ultra alta YP1001 - Imagen 5

Resistencia de doblez del cable de remolque de Pur TRVV flexible ultra alta YP1001

● Pur TRVV Towline Cable It adopts a wrapped structure, with the conductor made up of 0.08mm ultra-fine copper wires twisted together, providing a soft and flexible feel.

● Adecuado para entornos y aplicaciones industriales extremadamente exigentes con refrigerantes corrosivos y aceites lubricantes, exhibiendo una excelente resistencia al aceite y resistencia al desgaste.

● La resistencia a la flexión del cable de remolque TRVV tiene una buena resistencia a los microorganismos, la hidrólisis, la corrosión química, la radiación UV y las bajas temperaturas.

● Se puede utilizar para aplicaciones interiores y exteriores en condiciones secas o húmedas, particularmente adecuadas para entornos industriales.

● En condiciones de uso normal, generalmente tiene una vida útil de más de 10 millones de ciclos. Adecuado para su uso en cadenas de arrastre de movimiento de alta velocidad.

● Se utiliza principalmente para conexiones eléctricas en entornos de automatización industrial hostiles, equipos electromecánicos, máquinas herramientas, equipos logísticos y sistemas de control.

Añadir a cotización

Categorías: Cable de cadena de arrastre de alta velocidad (pruebas de confiabilidad de 10 millones de veces para cadenas de arrastre), Cable de cadena de arrastre Etiquetas: PUR, PU/TPU, UL

Descripción

Resistencia de doblez del cable de remolque de Pur TRVV flexible ultra alta YP1001

● Adopta una estructura envuelta, con el conductor compuesto por alambres de cobre ultra fina de 0.08 mm torcidos, proporcionando una sensación suave y flexible.

● La resistencia a la flexión del cable de remolque TRVV tiene una buena resistencia a los microorganismos, la hidrólisis, la corrosión química, la radiación UV y las bajas temperaturas.

● Se puede utilizar para aplicaciones interiores y exteriores en condiciones secas o húmedas, particularmente adecuadas para entornos industriales.

● En condiciones de uso normal, generalmente tiene una vida útil de más de 10 millones de ciclos. Adecuado para su uso en cadenas de arrastre de movimiento de alta velocidad.

Cable de cadena de arrastre de PVC con línea de remolque para robot

YP1001 Cable de control de la cadena de arrastre PUR de la cadena de arrastre de PUR de alta flexible (10 millones de pruebas de confiabilidad para la cadena de arrastre))
No.	Código de producto	Número de núcleos y área de sección transversal.	Diámetro exterior aproximado (mm)	Color de la funda exterior
No.	Código de producto	(NO.Xm㎡)	Diámetro exterior aproximado (mm)	Color de la funda exterior
1	YP1001.02.0020	2×0,2	4.4	Gris, negro
2	YP1001.03.0020	3×0,2	4.6	Gris, negro
3	YP1001.04.0020	4×0,2	5.0	Gris, negro
4	YP1001.05.0020	5×0,2	5.2	Gris, negro
5	YP1001.06.0020	6×0,2	5.6	Gris, negro
6	YP1001.08.0020	8×0,2	6.4	Gris, negro
7	YP1001.10.0020	10×0,2	7.2	Gris, negro
8	YP1001.12.0020	12×0,2	7.0	Gris, negro
9	YP1001.16.0020	16×0,2	7.5	Gris, negro
10	YP1001.20.0020	20×0,2	8.2	Gris, negro
11	YP1001.02.0030	2×0,3	4.6	Gris, negro, naranja
12	YP1001.03.0030	3×0,3	4.8	Gris, negro
13	YP1001.04.0030	4×0,3	5.2	Gris, negro
14	YP1001.05.0030	5×0,3	5.6	Gris, negro
15	YP1001.06.0030	6×0,3	6.0	Gris, negro
dieciséis	YP1001.08.0030	8×0,3	6.8	Gris, negro
17	YP1001.10.0030	10×0,3	7.6	Gris, negro
18	YP1001.12.0030	12×0,3	7.4	Gris, negro
19	YP1001.14.0030	14 × 0.3	7.6	Gris
20	YP1001.16.0030	16×0,3	8.0	Gris, negro
21	YP1001.20.0030	20×0,3	8.6	Gris, negro
22	YP1001.24.0030	24×0,3	9.8	Gris

Para obtener más especificaciones o productos personalizados especiales, comuníquese con nuestro asesor de productos.

Technical Parameter Of Pur TRVV Towline Cable

●Funda de PUR especializada, muy flexible

●Rango de temperatura: Instalación móvil: -20°C a +80°C Instalación fija: -40°C a +90°C

●Velocidad máxima de desplazamiento/deslizamiento: 5 m/s, 3 m/s

●Aceleración máxima: 50 m/s

● Tensión de prueba: 2000V

● Resistencia de aislamiento: Mínimo 20 MOhmxkm

● Radio de curvatura mínimo: Instalación móvil: 6 x diámetro del cable Instalación fija: 4 x diámetro del cable

● Resistencia al aceite: completamente resistente al aceite

● Cumple con las regulaciones RoHS y Reach de la UE.

● Retardante de llama, conforme a IEC 60332-1-2, CEI 20-35, FT1, VW-1.

Pur TRVV Towline Cable Structure

● Conductor de cobre con estateado 0.08 mm², alambre de cobre ultra fina

● Cumple con DIN VDE 0295 Clase 6 e IEC 60228 Clase 6

● Aislamiento especial de PVC

● Identificación del núcleo codificada por colores

● Núcleos trenzados concéntricos de paso óptimo

● Material compuesto PUR de baja fricción, resistente al desgaste, resistente a bajas temperaturas y resistente al aceite.

● El gris, el negro o el color se pueden personalizar de acuerdo con los requisitos del cliente.

Estándares de prueba de cables de cadenas de arrastre de alta flexibilidad

(10 millones de veces pruebas de confiabilidad para cadenas de arrastre)

1.Prueba de flexión de la cadena de arrastre

Método de prueba: Tome un conjunto de cable terminado de 2 metros, dóblelo con un radio 6 veces el diámetro exterior del cable, muévalo hacia adelante y hacia atrás para una distancia de recorrido de 900 mm a una velocidad de 90 ciclos por minuto.

Criterios de valoración: 1. Más de 10.000.000 de ciclos de movimiento alternativo sin circuito abierto ni cortocircuito. 2. Sin roturas en la funda.

2.Prueba de flexión de dos ruedas

Método de prueba: Tome un cable terminado de 5 metros, de acuerdo con el diámetro de la polea especificado y el peso de la carga, la polea se mueve hacia adelante y hacia atrás a una velocidad de 0,33 metros por segundo, con una distancia de movimiento de más de 1,0 metro.

Criterios de juicio: 1. Más de 500.000 ciclos de movimiento alternativo sin circuito abierto ni cortocircuito. 2. Sin roturas en la funda.

Prueba de flexión de 3,90 grados

Método de prueba: Tome un cable terminado de 2 metros, dóblelo con un radio de 2,5 veces el diámetro exterior del cable, utilizando el peso especificado según la norma, y dóblelo a una velocidad de 40 ciclos por minuto.

Criterios de juicio: 1. Más de 200.000 ciclos de movimiento alternativo sin circuito abierto ni cortocircuito. 2. Sin roturas en la funda.
