Cable PUR resistente al aceite
| CABLE DE PROTECCIÓN DE CONTROL DE CADENA DE ARRASTRE PUR ALTA FLEXIBLE YP502 (núcleo de color) (5 millones de pruebas de confiabilidad para la cadena de arrastre)) | ||||
| No. | Código de producto | Número de núcleos y área de sección transversal. | Diámetro exterior aproximado (mm) | Color de la funda exterior |
| (NO.Xm㎡) | ||||
| 1 | YP502.03.0014 | 3×0,14 | 4.2 | Negro |
| 2 | YP502.04.0014 | 0,4×0,14 | 4.5 | Negro |
| 3 | YP502.06.0014 | 6×0,14 | 5.2 | Negro |
| 4 | YP502.08.0014 | 8×0,14 | 6 | Negro |
| 5 | YP502.10.0014 | 10×0,14 | 6.8 | Negro |
| 6 | YP502.12.0014 | 12×0,14 | 6.5 | Negro |
| 7 | YP502.16.0014 | 16×0,14 | 7.2 | Negro |
| 8 | YP502.20.0014 | 20×0,14 | 7.8 | Negro |
| 9 | YP502.26.0014 | 26×0,14 | 9.0 | Negro |
| 10 | YP502.02.0020 | 2×0,2 | 4.4 | Negro |
| 11 | YP502.03.0020 | 3×0,2 | 4.6 | Negro |
| 12 | YP502.04.0020 | 4×0,2 | 4.9 | Negro |
| 13 | YP502.05.0020 | 5×0,2 | 5.2 | Negro |
| 14 | YP502.06.0020 | 6×0,2 | 5.6 | Negro |
| 15 | YP502.08.0020 | 8×0,2 | 6.5 | Negro |
| dieciséis | YP502.10.0020 | 10×0,2 | 7.4 | Negro |
| 17 | YP502.12.0020 | 12×0,2 | 7.0 | Negro |
| 18 | YP502.16.0020 | 16×0,2 | 7.8 | Negro |
| 19 | YP502.20.0020 | 20×0,2 | 8.5 | Negro |
| 20 | YP502.26.0020 | 26×0,2 | 9.5 | Negro |
| 21 | YP502.30.0020 | 30×0,2 | 9.8 | Negro |
| 22 | YP502.02.0030 | 2×0,3 | 4.6 | Negro |
| 23 | YP502.03.0030 | 3×0,3 | 4.8 | Negro |
| 24 | YP502.04.0030 | 4×0,3 | 5.1 | Negro |
| 25 | YP502.05.0030 | 5×0,3 | 5.5 | Negro |
| 26 | YP502.06.0030 | 6×0,3 | 5.8 | Negro |
| 27 | YP502.08.0030 | 8×0,3 | 6.8 | Negro |
| 28 | YP502.10.0030 | 10×0,3 | 7.8 | Negro |
| 29 | YP502.12.0030 | 12×0,3 | 7.4 | Negro |
| 30 | YP502.16.0030 | 16×0,3 | 8.2 | Negro |
| 31 | YP502.20.0030 | 20×0,3 | 9.0 | Negro |
G= representa el cable de tierra amarillo-verde. Para obtener más especificaciones o productos personalizados especiales, comuníquese con nuestro asesor de productos.
Cable PUR resistente al aceite Datos técnicos
●Funda de PUR especializada, muy flexible
●Rango de temperatura: Instalación móvil: -20°C a +80°C Instalación fija: -40°C a +90°C
●Velocidad máxima de desplazamiento/deslizamiento: 5 m/s, 3 m/s
●Aceleración máxima: 50 m/s
●Tensión nominal Uo/U: 300/300V
●Tensión de prueba: 1500V
●Resistencia de aislamiento: Mínimo 20 MOhmxkm
●Radio de curvatura mínimo: Instalación móvil: 7,5 x diámetro del cable Instalación fija: 6 x diámetro del cable
●Cumple con la normativa RoHS y Reach de la UE
●Resistencia al aceite: Totalmente resistente al aceite
●Retardancia de llama: Cumple con IEC 60332-1-2, CEI 20-35, FT1, VW-1
Cable PUR resistente al aceite Estructura:
●Conductores de cobre estañado (menos de 0,5 mm²) o cobre desnudo (0,5 mm² y superiores) Cable de cobre fino, que cumple con DIN VDE 0295 Clase 6 e IEC 6 0228 Clase 6
●Aislamiento especial de PVC
●Núcleos codificados por colores (por debajo de 0,5 mm²)
●Núcleos negros con marca numérica blanca continua (0,5 mm² y superiores) Cable de conexión a tierra amarillo-verde en la capa exterior (3 núcleos y superiores)
●Núcleos trenzados de paso óptimo

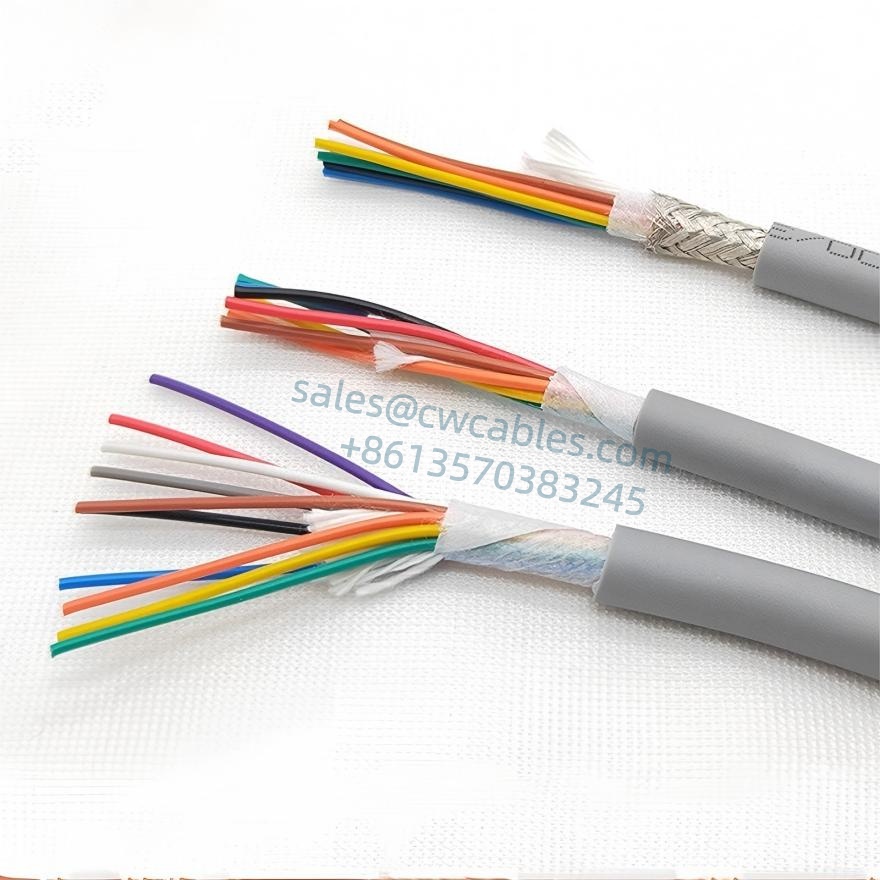

●Blindaje trenzado de alambre de cobre estañado mejorado
●Cobertura mínima 85%
●Funda exterior Mezcla de PUR de baja adherencia, ajustada a las exigencias de la cadena de arrastre.
●Color: gris, negro o puede combinarse con el color según los requisitos del cliente.
| Estándares de prueba de cables de cadena de arrastre de alta flexibilidad 5 millones de veces | ||
| Prueba de flexión de cadena de arrastre Método de prueba: Tome un cable terminado de 2 metros, con un radio de curvatura de 6 veces el diámetro exterior del cable, una carrera móvil de 900 mm y un movimiento alternativo a una velocidad de 90 veces/minuto. |
Prueba de bobinado de dos ruedas Método de prueba: Tome un cable terminado de 5 metros, de acuerdo con el diámetro de polea especificado y el peso de las pesas. La polea se mueve a una velocidad de 0,33 m/s y la distancia de movimiento es más de 1,0 metro en condiciones alternativas. |
Prueba de curvatura de 90 grados Método de prueba: Tome un cable terminado de 2 metros, con un radio de curvatura de 2,5 veces el diámetro exterior del cable, de acuerdo con el peso estándar especificado de las pesas, doblándolo a una velocidad de 40 veces/minuto. |
| Criterios de juicio: 1. El número de reciprocidades excede 5.000.000 de veces sin circuito abierto o cortocircuito. 2. La funda no está rota | Criterios de juicio: 1. El número de reciprocidades supera las 200.000 veces sin circuito abierto o cortocircuito. 2. La funda no está rota | Criterios de juicio: 1. El número de reciprocidades supera las 100.000 veces sin circuito abierto o cortocircuito. 2. La funda no está rota |
