5 millones de veces el cable de par trenzado de codificador blindado de alta flexibilidad medio YY506 puede transmitir analógico
y señales digitales en dispositivos con procesadores de control, o como cables de conexión entre instrumentos y dispositivos de control.
La distancia entre las secciones puede reducir la interferencia entre el cable del núcleo externo.
Rango de temperatura:
Instalación móvil: -5 ℃ a +70 ℃
Instalación fija: -15 ℃ a +80 ℃
Radio de curvatura mínimo:
Instalación móvil 7,5 × diámetro del cable
Instalación fija 6 × diámetro del cable
Utilizado para el uso del sistema de cadena de arrastre: 5 millones de ciclos o más
Voltaje estándar: UO/U 300/300V
Parámetro técnico
|
Estándar
|
Cumple con el estándar UL20276, diseño de diámetro de alambre delgado
|
|||
|
Conductor
|
Adopta alambre de cobre trenzado de cobre estañado de alta calidad.
|
|||
|
Material de aislamiento
|
PVC modificado
|
|||
|
Estructura central
|
Trenzado sencillo de paso pequeño
|
|||
|
Reconocimiento central
|
Por debajo de 0,5 m㎡ está marcado con cables centrales de colores; 0,5 m㎡ arriba, un cable de tierra amarillo-verde + cable de núcleo negro con números blancos
|
|||
|
Vaina exterior
|
Compañero de PVC modificado
|
|||
|
Color
|
negro (se pueden personalizar otros colores)
|
|||
|
Radio de curvatura
|
La mudanza tiene más de 7,5 x d, La colocación fija es más de 6 x d,
|
|||
|
Voltaje nominal
|
Uo/U 300/300V
|
|||
|
Tensión de prueba
|
1500 voltios
|
|||
|
Solicitud:
|
Ampliamente utilizado en maquinaria, instrumentos, equipos electrónicos industriales, sistemas de transmisión de información, adecuado para cualquier ocasión de comunicación bidireccional.
|
|||

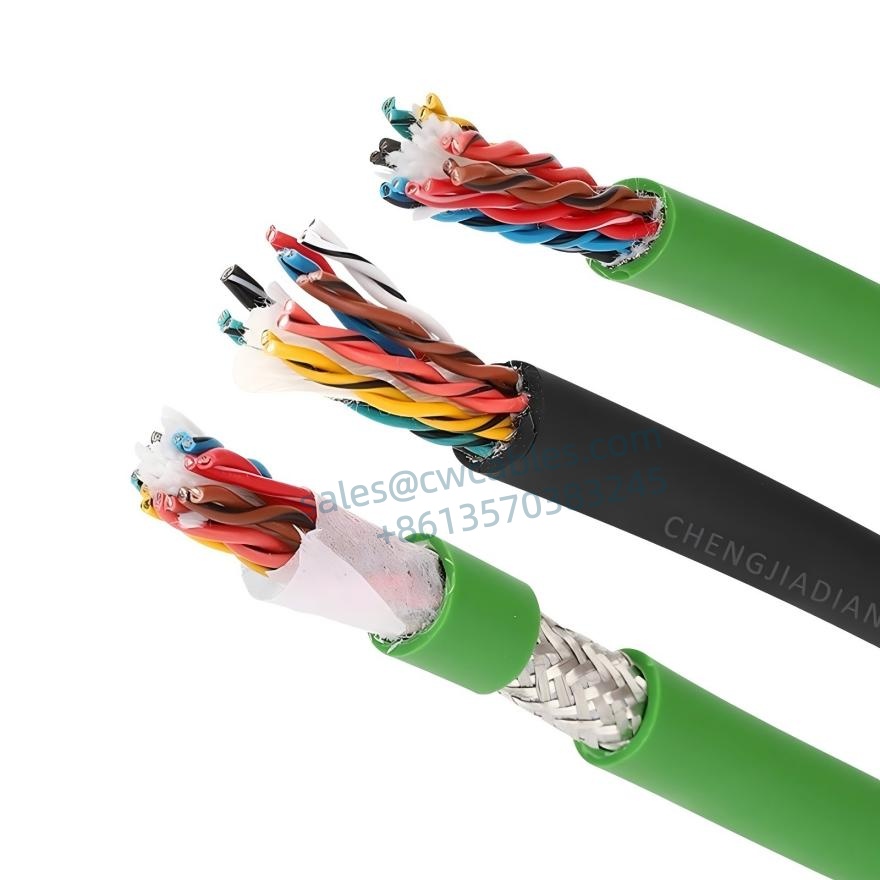

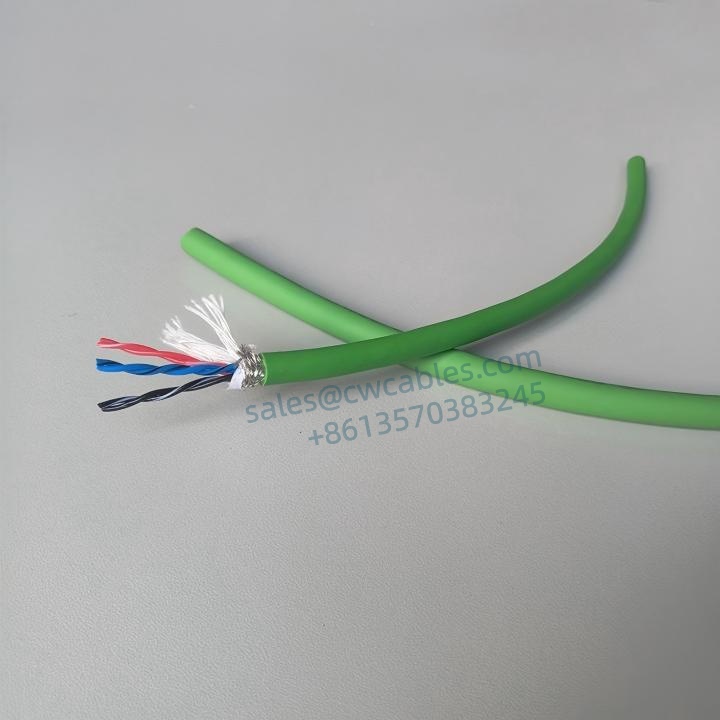

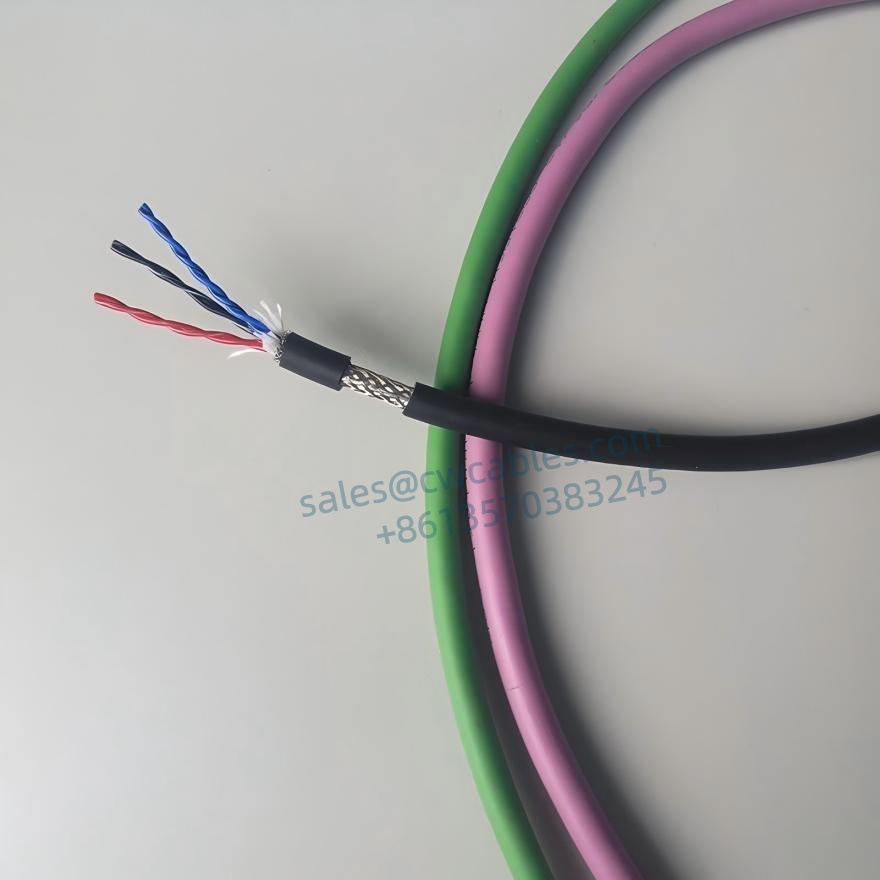

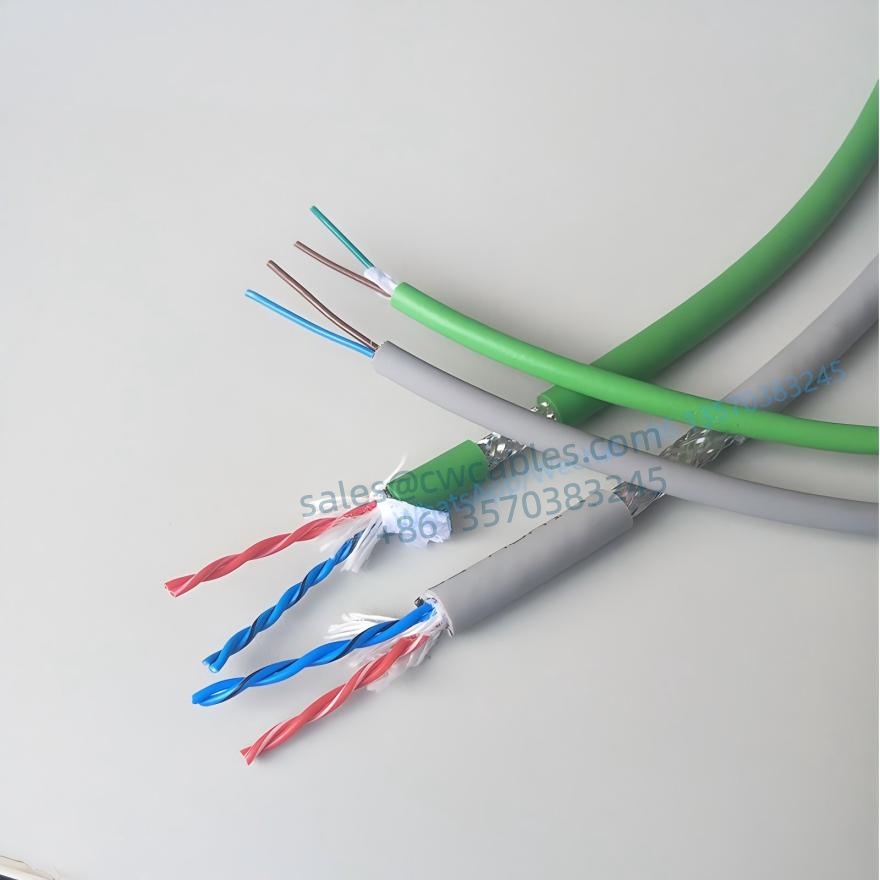

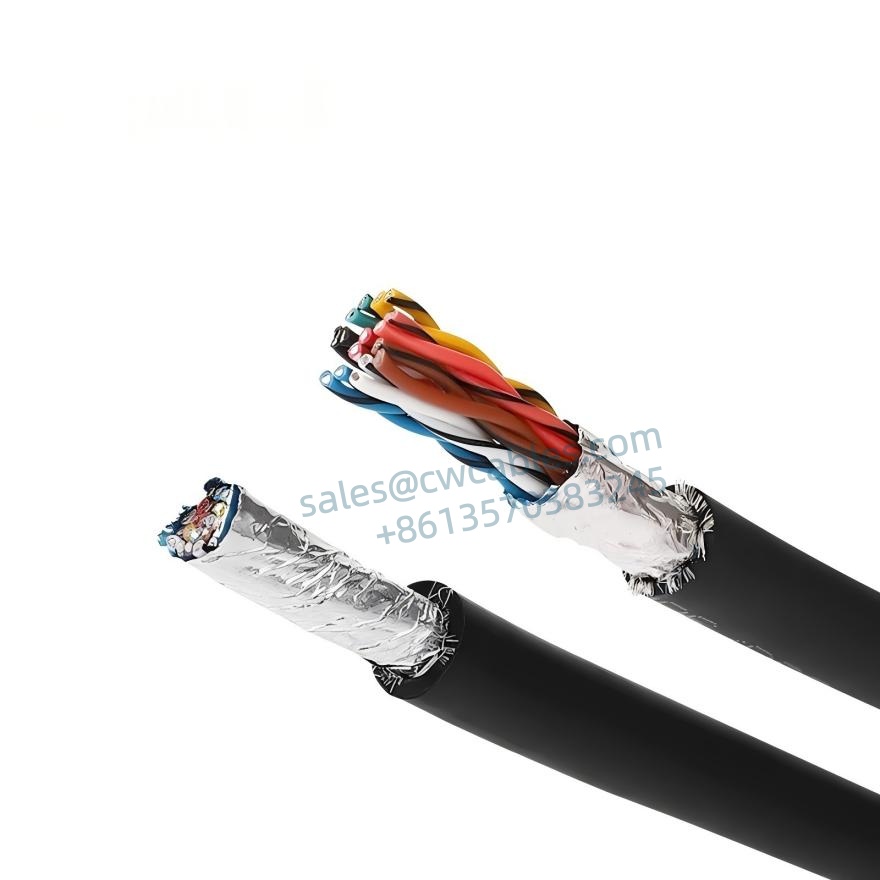

Estructura de cable de par trenzado de codificador blindado de alta flexibilidad YY506
1. Cable de cobre fino conductor de cobre estañado (menos de 0,5 mm2) o cobre desnudo (0,5 mm2 y superior), de acuerdo con DIN VDE0295 categoría 6 e IEC 60228 categoría 6
2. Aislamiento especial de PVC
3. Identificación del cable con núcleo de color (menos de 0,5 mm2)
4. Cable de núcleo negro con código digital blanco continuo (0,5 mm2 y superior)
5. El núcleo del cable está trenzado en capas con el mejor paso.
6. Blindaje trenzado de alambre de cobre estañado mejorado
7. La tasa mínima de blindaje integral es del 80%.
8. Funda exterior de PVC especial
9. Negro (RAL 9005) mate
