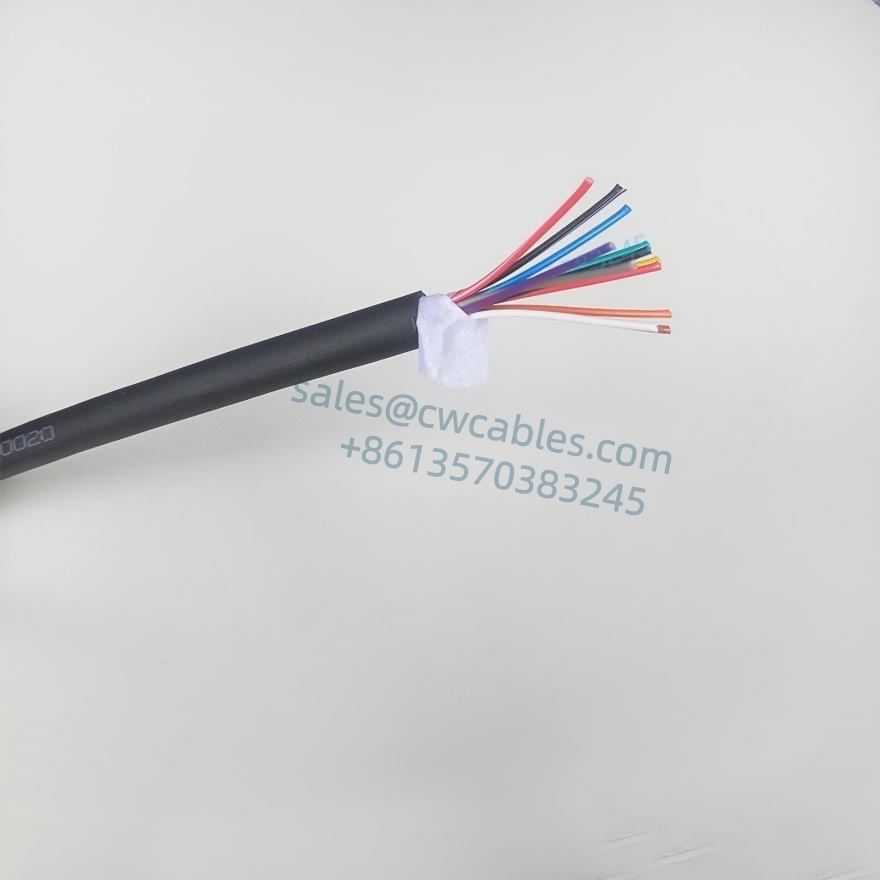

●The Drag Chain Control Cable With Shield adopts a wrapped structure and utilizes optimized ultra-fine conductors (0.08mm), providing a soft touch and exceptional flexibility.

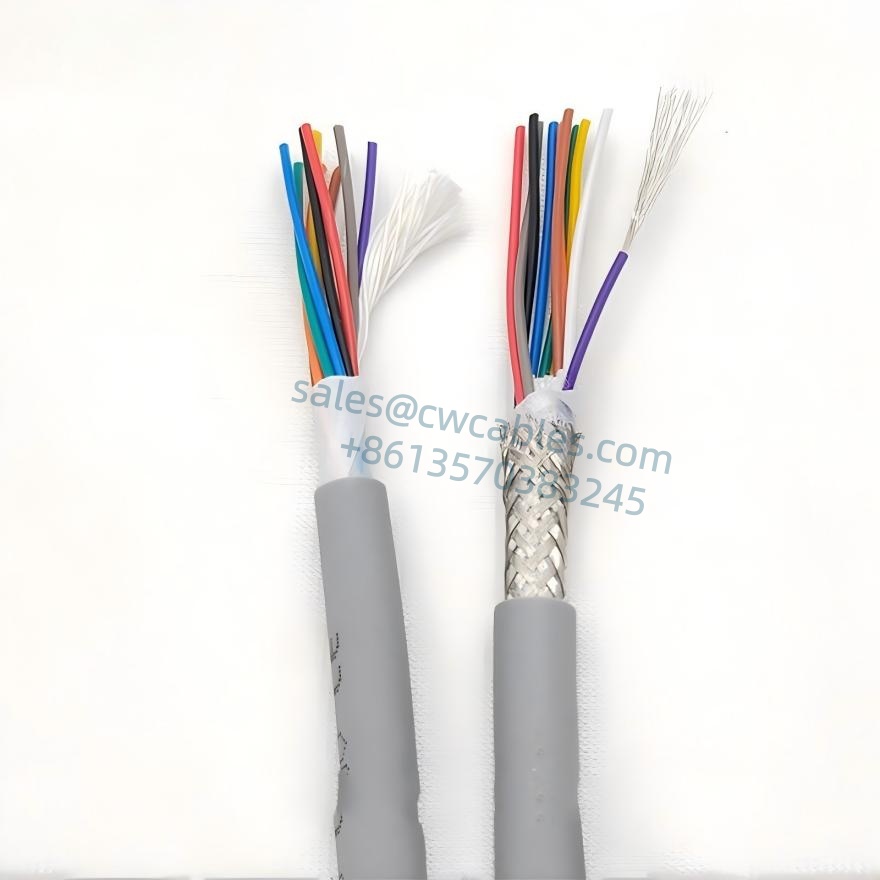

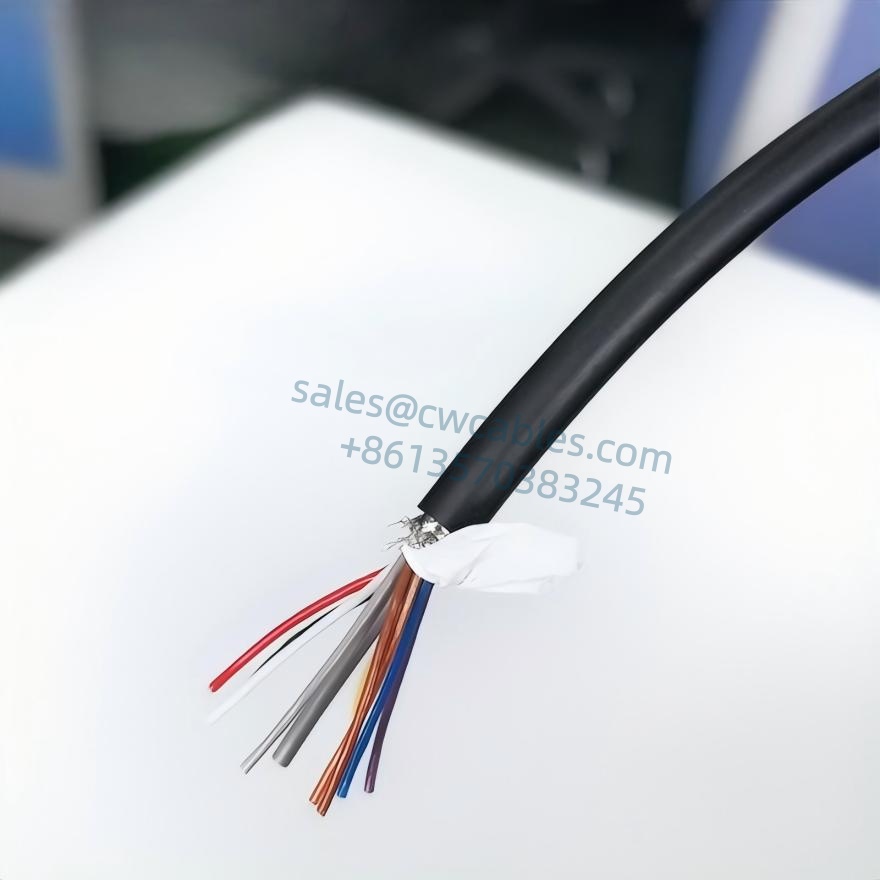

● It features a tinned copper wire braided shield to effectively eliminate interference.
● It is primarily used for signal control cables within automation equipment and machine tool drag chains.
● It has moderate oil resistance and good abrasion resistance.
● Under specified installation and usage conditions, it can have a service life of over 10 million cycles. Suitable for use in high-speed motion drag chains.
| YY1001 ULTRA HIGH FLEXIBLE DRAG CHAIN CONTROL CABLE COLOR CORE (10 ملايين مرة اختبارات الموثوقية لسلسلة السحب) | ||||
| لا. | كود المنتج | عدد النوى ومنطقة المقطع العرضي | القطر الخارجي التقريبي (مم) | لون الغلاف الخارجي |
| (NO.Xm㎡) | ||||
| 1 | YY1002.02.0020 | 2×0.2 | 4.6 | رمادي، أسود |
| 2 | YY1002.03.0020 | 3×0.2 | 4.8 | رمادي، أسود |
| 3 | YY1002.04.0020 | 4×0.2 | 5.2 | رمادي، أسود |
| 4 | YY1002.05.0020 | 5×0.2 | 5.4 | رمادي، أسود |
| 5 | YY1002.06.0020 | 6×0.2 | 5.8 | رمادي، أسود |
| 6 | YY1002.08.0020 | 8×0.2 | 6.5 | رمادي، أسود |
| 7 | YY1002.10.0020 | 10×0.2 | 7.5 | رمادي، أسود |
| 8 | YY1002.12.0020 | 12×0.2 | 7.2 | رمادي، أسود |
| 9 | YY1002.16.0020 | 16×0.2 | 7.8 | رمادي، أسود |
| 10 | YY1002.20.0020 | 20×0.2 | 8.4 | رمادي، أسود |
| 11 | YY1002.02.0030 | 2×0.3 | 5.0 | رمادي، أسود |
| 12 | YY1002.03.0030 | 3×0.3 | 5.2 | رمادي، أسود |
| 13 | YY1002.04.0030 | 4×0.3 | 5.6 | رمادي، أسود |
| 14 | YY1002.05.0030 | 5×0.3 | 6.0 | رمادي، أسود |
| 15 | YY1002.06.0030 | 6×0.3 | 6.2 | رمادي، أسود |
| 16 | YY1002.08.0030 | 8×0.3 | 7.2 | رمادي، أسود |
| 17 | YY1002.10.0030 | 10×0.3 | 8.0 | رمادي، أسود |
| 18 | YY1002.12.0030 | 12×0.3 | 7.8 | رمادي، أسود |
| 19 | YY1002.16.0030 | 16×0.3 | 8.4 | رمادي، أسود |
| 20 | YY1002.20.0030 | 20×0.3 | 9.0 | رمادي، أسود |
G = يمثل سلك التأريض باللونين الأصفر والأخضر. لمزيد من المواصفات أو المنتجات المخصصة الخاصة، يرجى الاتصال بمستشار منتجاتنا.
موك للكابل أعلاه هو لفة واحدة (100 م). إذا كان الكابل مع غمد PUR، فإن موك هو 400 متر.
Technical Parameter Of Ultra High Flexible Drag Chain Control Cable With Shield
● غمد خاص من مادة PVC، يتمتع بمرونة عالية جدًا
● نطاق درجة الحرارة التثبيت المحمول: -5 درجة مئوية إلى +70 درجة مئوية التثبيت الثابت: -15 درجة مئوية إلى +80 درجة مئوية
● الجهد الاسمي Uo/U: 300/300 فولت
● جهد الاختبار: 1500 فولت
● مقاومة العزل: الحد الأدنى 20 م أوهمكسكم
● الحد الأدنى لنصف قطر الانحناء: التثبيت المحمول: 6 × قطر الكابل التثبيت الثابت: 4 × قطر الكابل
● متوافق مع لوائح الاتحاد الأوروبي RoHS وReach.
●Flame retardant, compliant with IEC 60332-1-2, CEI 20-35, FT1, VW-1

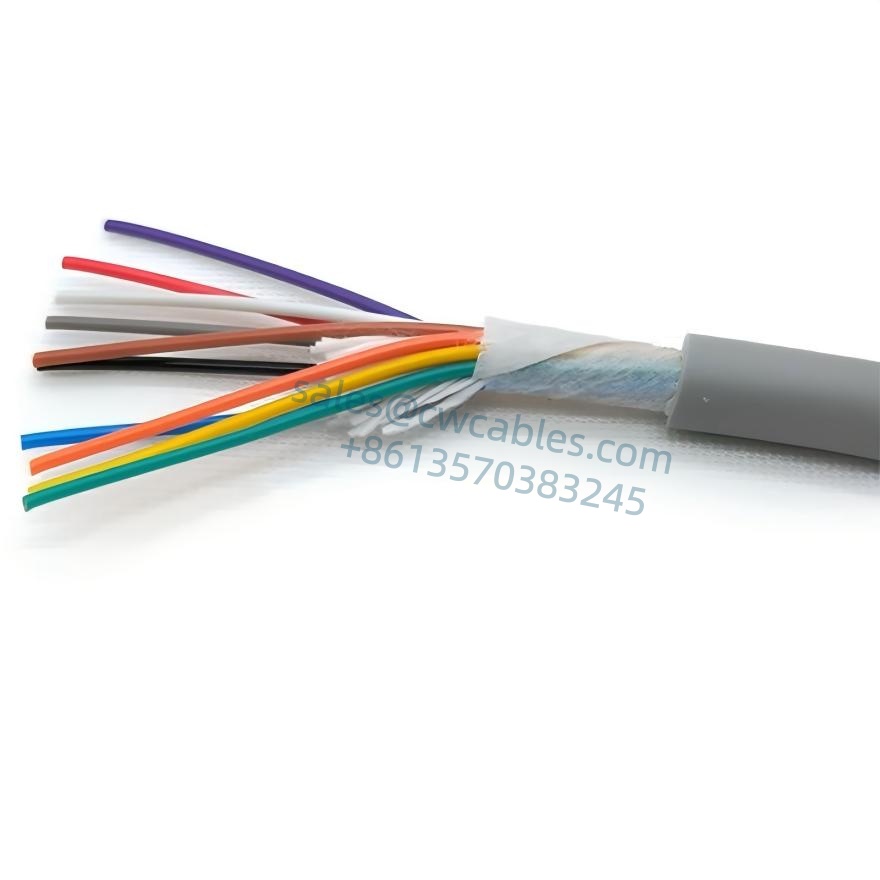

Ultra High Flexible Drag Chain Control Cable With Shield Structure
● 0.08mm² Tinned copper conductor, ultra-fine copper wire
● Compliant with DIN VDE 0295 Class 6 and IEC 60228 Class 6
● عزل خاص من مادة PVC
● Black color-coded cores with continuous white numerical coding
● Yellow-green grounding wire on the outer layer (3 cores and above)
● النوى المجدولة متحدة المركز ذات الملعب الأمثل
● غلاف خارجي خاص من مادة PVC
● Grey, black, or color can be customized according to customer requirements.
معايير اختبار كابلات سلسلة السحب عالية المرونة
(10 ملايين مرة اختبارات الموثوقية لسلسلة السحب)
1.اختبار ثني سلسلة السحب
طريقة الاختبار: خذ مجموعة كابل نهائية بطول 2 متر، وقم بثنيها بنصف قطر 6 أضعاف القطر الخارجي للكابل، وحركها ذهابًا وإيابًا لمسافة سفر 900 مم بسرعة 90 دورة في الدقيقة.
معايير الحكم: 1. أكثر من 10,000,000 دورة من الحركة الترددية بدون دائرة مفتوحة أو دائرة قصر. 2. لا يوجد كسر في الغلاف.
2. اختبار الانحناء على العجلتين
طريقة الاختبار: خذ كابلًا نهائيًا بطول 5 أمتار، وفقًا لقطر البكرة المحدد ووزن الحمولة، تتحرك البكرة ذهابًا وإيابًا بسرعة 0.33 متر في الثانية، مع مسافة حركة تزيد عن 1.0 متر.
معايير الحكم: 1. أكثر من 500000 دورة من الحركة الترددية بدون دائرة مفتوحة أو دائرة قصر. 2. لا يوجد كسر في الغلاف.
اختبار الانحناء 3.90 درجة
طريقة الاختبار: خذ كابلًا نهائيًا بطول 2 متر، وقم بثنيه بنصف قطر 2.5 مرة القطر الخارجي للكابل، باستخدام الوزن المحدد وفقًا للمعيار، ثم ثنيه بسرعة 40 دورة في الدقيقة.
معايير الحكم: 1. أكثر من 200.000 دورة من الحركة الترددية بدون دائرة مفتوحة أو دائرة قصر. 2. لا يوجد كسر في الغلاف.
