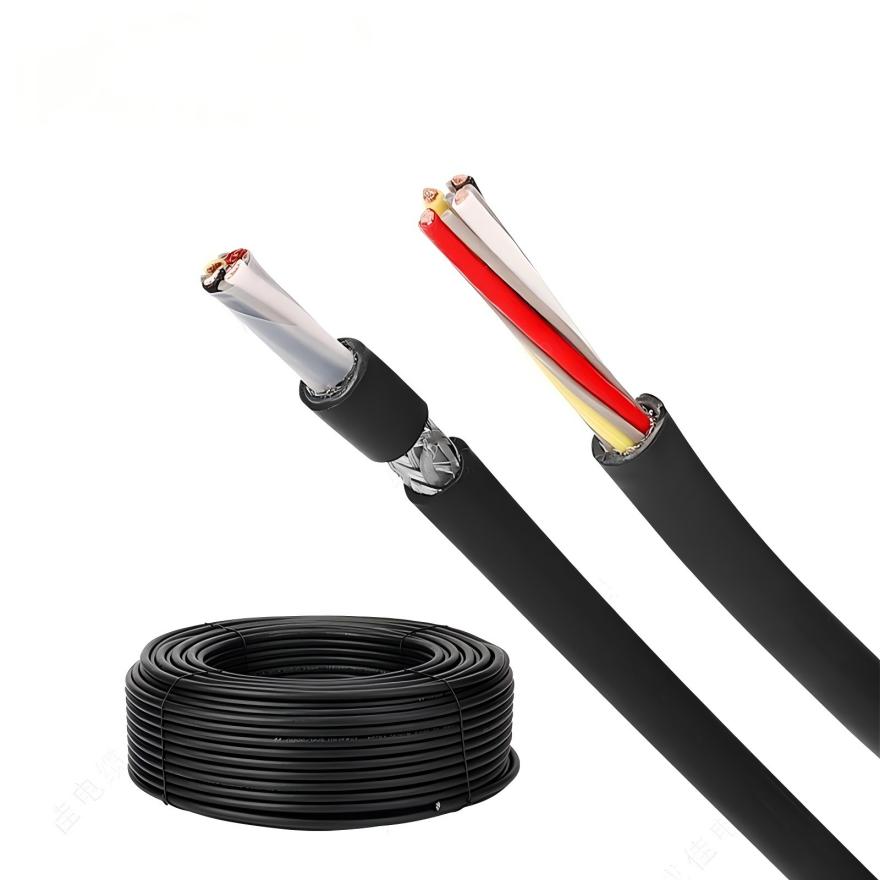

This type of Linear encoder control cable is particularly suitable for applications such as linear motors that require small
size, long-term high-speed operation, as well as bending and high-intensity usage. Linear motor cables must meet the
highest requirements in terms of mechanical, chemical, and thermal performance. They need to withstand high-speed
acceleration and deceleration, as well as tension, compression stress, and more than twenty million cycles of periodic
bending. Additionally, they must be able to withstand high temperatures, metal shaving splashes, oil, and other chemicals.
Technical data Linear encoder control cable
TPE-E insulation, special PUR outer sheath
لديه قوة عالية للغاية وخصائص الانحناء
Conforms to TUV 2 PfG 257 7ClassII requirements
نطاق درجة حرارة: تركيب متنقل -20 درجة مئوية إلى +80 درجة مئوية
تركيب ثابت -40 درجة مئوية إلى +90 درجة مئوية
الجهد الاسمي Uo/U300/300V
اختبار الجهد 1500V
مقاومة العزل:
الحد الأدنى 100 ميغا أوم × كم 0
الحد الأدنى لنصف قطر الانحناء:
تركيب موبايل قطر الكابل 6X
تركيب ثابت قطر الكابل 4X
تلبية قواعد الاتحاد الأوروبي ROHS، والوصول إلى اللوائح
موصل نحاسي عاري، سلك نحاسي فائق النعومة
يتوافق مع DIN VDE 0295 الفئة 6 وIEC 60228 الفئة 6
TPE-E insulation
لون السلك الأساسي ملون
يتم وضع النوى في طبقات وتقطعت بها السبل في درجة مثالية
غمد داخلي من مادة خاصة
تحسين درع جديلة الأسلاك النحاسية المعلبة
الحد الأدنى للتغطية 90%
غلاف خارجي خاص PUR
أسود (RAL 9005) غير لامع
Linear encoder control cable Parameter |
||||
| لا. | كود المنتج | عدد النوى ومنطقة المقطع العرضي | القطر الخارجي التقريبي (مم) | لون الغلاف الخارجي |
| (NO.Xm㎡) | ||||
| 1 | LM-YP2006.08.0020 | 4x2x0.2 | 6 | أسود |
| 2 | LM-YP2006.08.0014 | 4x2x0.14 | 5.5 | أسود |
| 3 | LM-YP2002.08.0014 | 8×0.14 | 5.2 | أسود |
| 4 | LM-YP2002.05.0014 | 5×0.14 | 4.2 | أسود |
| اختبار ثني سلسلة السحب | جولتين من اختبار اللف | اختبار الانحناء 90 درجة |
| طريقة الاختبار هي أخذ 2 متر من الكابل النهائي، نصف قطر الانحناء هو 6 أضعاف القطر الخارجي للكابل، السكتة الدماغية المتحركة 900 مم، ويتم تنفيذ الحركة الترددية بسرعة 90 مرة / دقيقة. | طريقة الاختبار: خذ 5 أمتار من الكابل النهائي، وفقًا لقطر البكرة المحدد ووزن الوزن، تتحرك البكرة ذهابًا وإيابًا بسرعة 0.33 م/ث، وتكون مسافة الحركة أكثر من 1.0 م. | طريقة الاختبار: خذ 2 متر من الكابل النهائي، نصف قطر الانحناء هو 2.5 مرة القطر الخارجي للكابل، وقم بثنيه بسرعة 40 مرة في الدقيقة وفقًا للوزن المحدد في المعيار. |
 |
 |
 |
| 1. عدد الرحلات ذهاباً وإياباً يتجاوز 50.000.000 مرة بدون دائرة مفتوحة أو دائرة قصر. 2. الغلاف غير مكسور | 1. عدد الرحلات ذهاباً وإياباً يتجاوز 1,000,000 مرة بدون دائرة مفتوحة أو دائرة قصر. 2. الغلاف غير مكسور. | 1. عدد الرحلات ذهاباً وإياباً يتجاوز 1,000.000 مرة بدون دائرة مفتوحة أو دائرة قصر. 2. الغلاف غير مكسور |
